ダイレクト編集

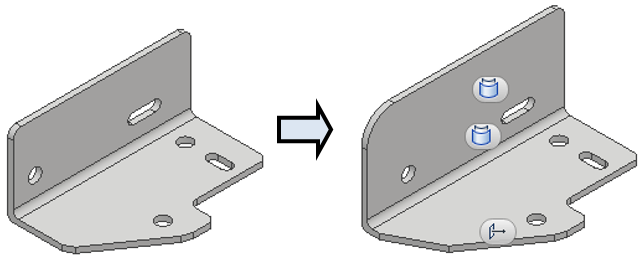

Inventorでダイレクト編集を使用し、履歴に関係なくモデルの形状、サイズなどを編集する方法をご紹介します。

操作方法紹介動画



操作手順

1.  「Direct.ipt」を開きます。
   Direct.iptのダウンロード（2017形式）



2. コマンドを実行します。

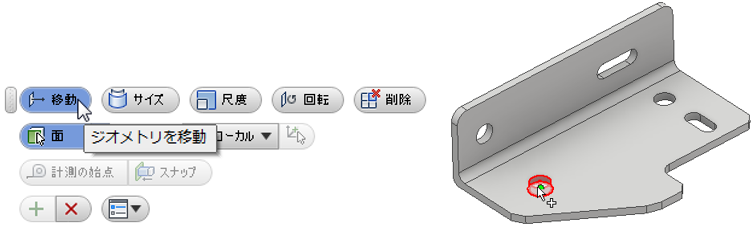

   ミニツールバーの「移動」を選択し、移動させたい穴を選択します。

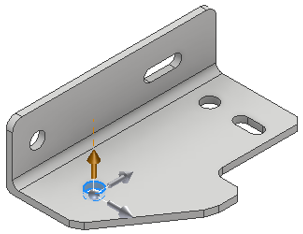

3. 矢印が表示されるので、移動させたい方向の矢印をドラッグして移動させます。

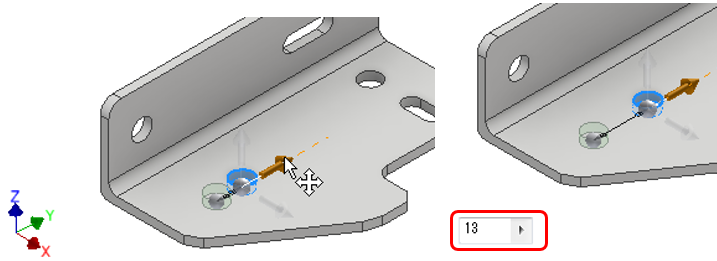

4. Y軸方向に13mm動かします。
   矢印を適当な位置までドラッグさせた後、移動距離を入力します。

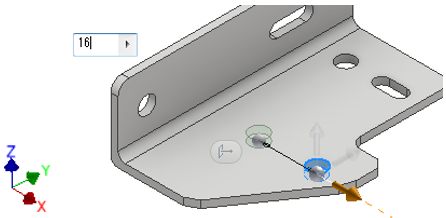

5. 次にX軸方向に16mm動かします。

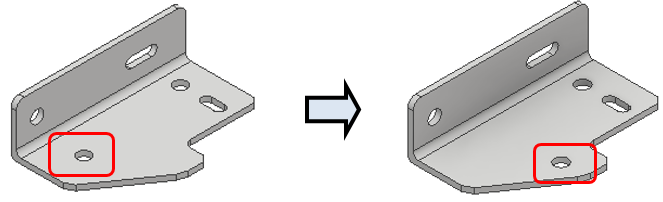

6. 穴の位置が変更されました。



7. 次にサイズの変更をします。

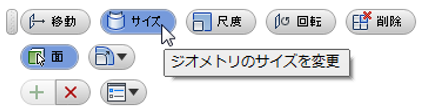

   ミニツールバーの「サイズ」を選択します。

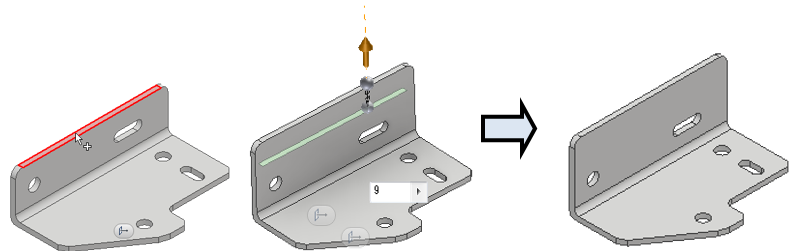

8. 下図の赤い面を選択し、矢印を上にドラッグし9mm動かします。

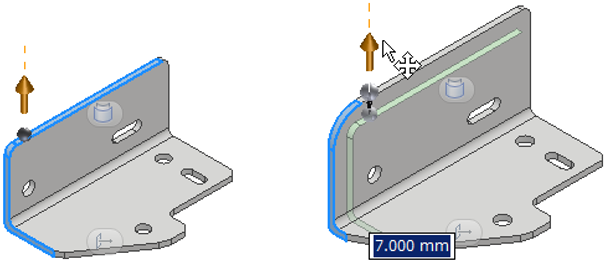

9. 続けて下図の青い面を選択し、矢印を上にドラッグさせた後、6.5mm動かします。



10. サイズが変更されました。



11. 再度ミニツールバーの「移動」を選択します。

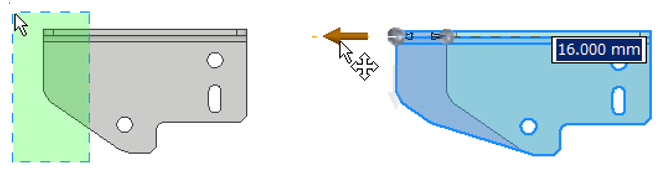

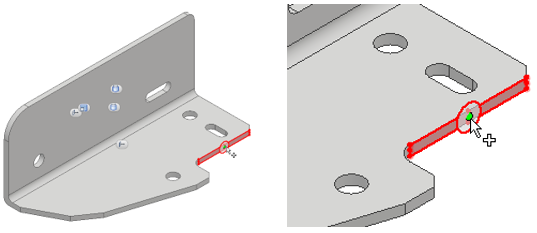

    下図の部分を右から囲み、矢印をドラッグし16mm動かします。



12. サイズが変更されました。

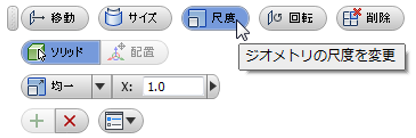

13. 次にソリッドの尺度を変更します。ミニツールバーの「尺度」を選択します。



14. 「Direct.ipt」を選択します。

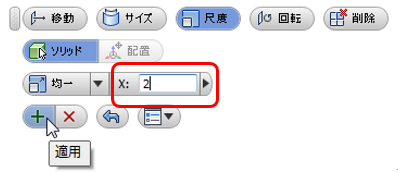

15. 入力ボックスに「2」を入力します。

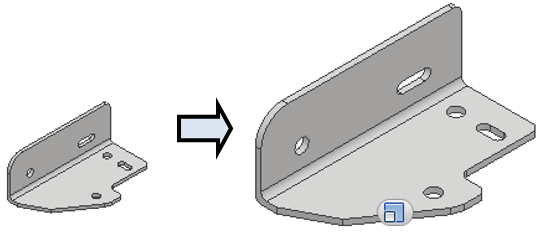

16. 尺度が変更されました。

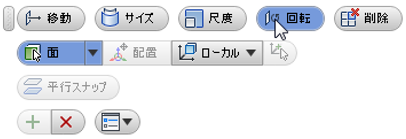

17. 次に角度を変更します。ミニツールバーの「回転」を選択します。



18. 角度変更したい場所を選択します。

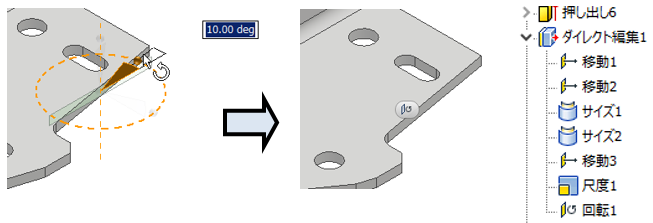

19. ハンドルをドラッグして10°動かします。
    角度が変更され、ダイレクト編集したすべての履歴がブラウザに表示されました。

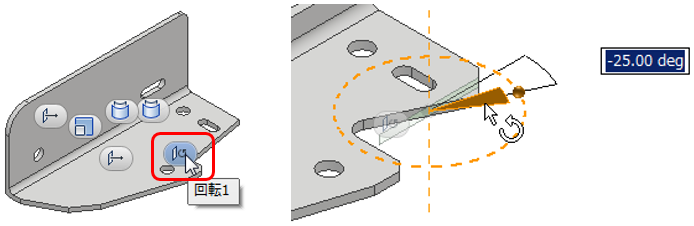

20. 回転の値を修正します。
    編集記号をダブルクリックし、先程とは逆の方向へ25°移動させます。
    ※ブラウザからも編集可能です。



21. 角度が変更されました。

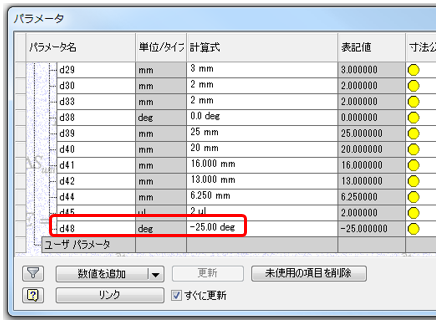

22. 編集した数値はパラメータ値となります。
