アセンブリ図面で一部のパーツだけ断面表示をやめたい


Invnentorのアセンブリ図面で一部のパーツだけ断面表示をやめたいときの操作方法をご紹介します。

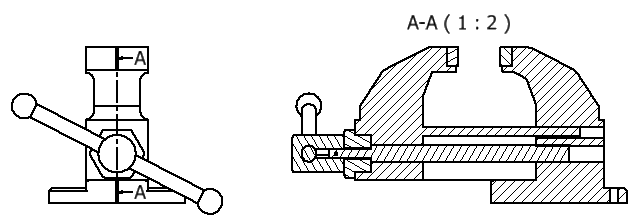

  1. 断面図を作成します。

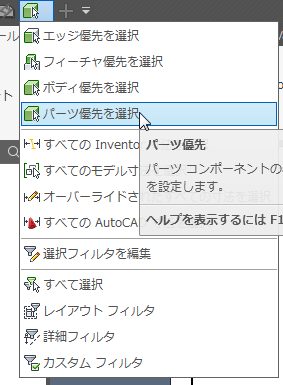

  2. 「パーツ優先」の中から「パーツ優先を選択」を選択します。

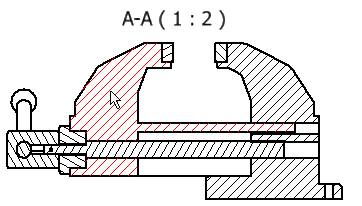

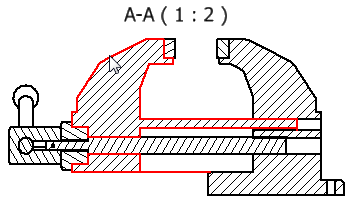

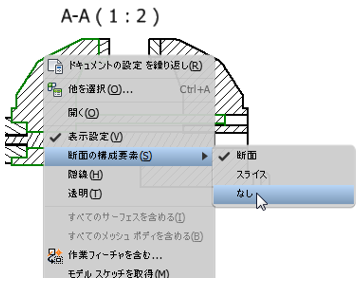

  3. 断面表示をやめたい部分の外側の線を選択して右クリックし、「断面の構成要素」→「なし」を選択します。

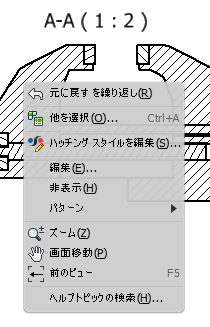

    ※ハッチングを選択して右クリックしても、「断面の構成要素」メニューが表示されません。

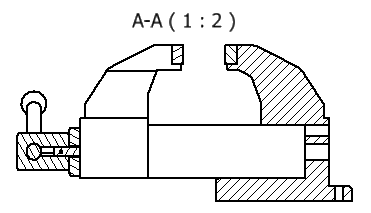

  4. 選択したパーツのみ、断面が表示されなくなりました。

操作方法紹介動画
