円形状の面の同心円に、スケッチを作成せずに穴フィーチャを作成したい


Inventorで円形状の面の同心円に、スケッチを作成せずに穴フィーチャを作成したいときの操作方法をご紹介します。

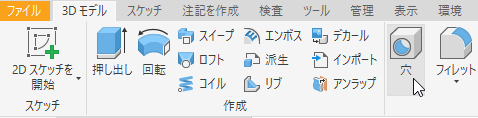

  1. 「3Dモデル」>「穴」コマンドを実行します。

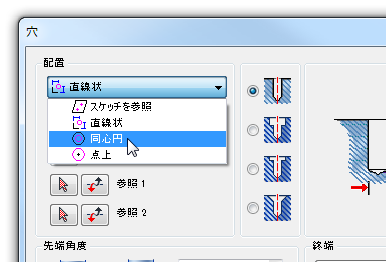

  2. 「穴」ウィンドウが表示されるので、配置方法の中から「同心円」を選択します。

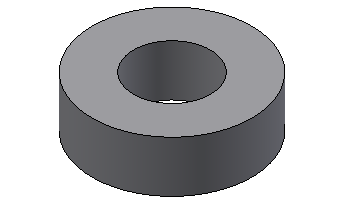

  3. 穴を開ける面を選択します。

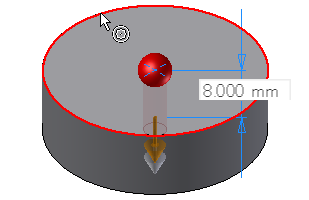

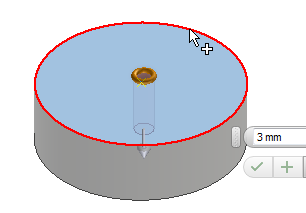

  4. 同心円になるエッジを選択します。

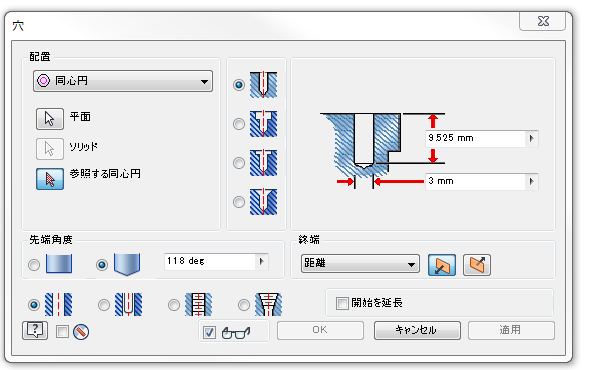

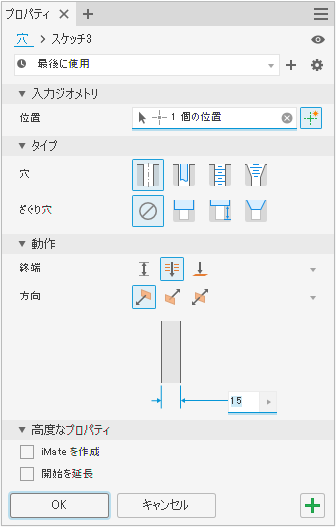

  5. 穴径、深さなどを設定し、OKをクリックします。

操作方法紹介動画
