Inventorでプロジェクト内の重複したファイル名を検索する!


Inventor(インベンター)では、ファイルを管理するために【プロジェクト】という機能があります。

プロジェクトは、超簡単に説明しますと、
「これからこのフォルダをInventorで使用します」
という設定です。

プロジェクトは、物件毎、客先毎、製品毎、Vaultを使用する場合は1つのプロジェクトで運用するなど、使用する方によって使用方法かなり異なります。

基本的にはプロジェクトの作業フォルダの中ではファイル名の重複は許されません。
ですが、フォルダが分かれていれば同じファイル名は存在できてしまいます。

アセンブリが開けない原因として、「ファイルが見つからない」場合がありますが、それよりも「同じ名前のファイルが複数のフォルダに入っている」方が解決が難しいと感じます。

そこで活躍するのが、今回のタイトルの機能「重複したファイルを検索」です。

操作方法

  1. Inventorを起動
  2. 「プロジェクト」を実行

  3. 画面右下の「重複したファイルを検索」をクリック

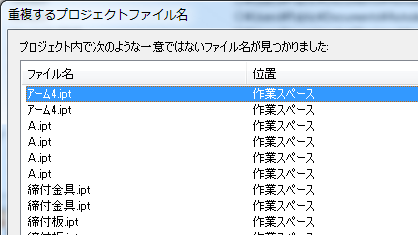

  4. 検索結果表示

このようにして、作業フォルダ内の重複ファイルを探すことができます。

ファイル名が重複しないように、ファイルの命名規則をしっかりしておくと、「アセンブリが開けない」などのトラブルを防ぐことができます。

特に、メーカーなどからダウンロードしたファイルには、「1.ipt」などのように同じ名前がついてしまうので、一度ファイル名を整理してから使用するのが良いと思います。
