図面でドラフトを作成したが、モデルの線が拾えない


Inventorの図面でドラフトを作成し、寸法やスケッチを作成したいときにモデルの線が拾えないときの対処方法をご紹介します。

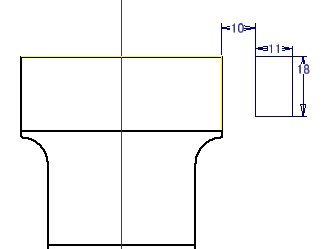

トラブル状況

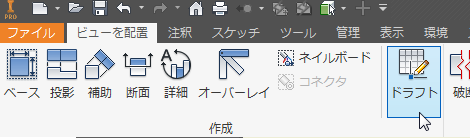

  1. 「ビューを配置」タブ>「作成」パネル>「ドラフト」を選択します。

  2. 「寸法」コマンドでモデルに寸法を記入します。

  3. モデルの線を選択できません。
    ※「ドラフト」では線を使用することができません。

解決方法

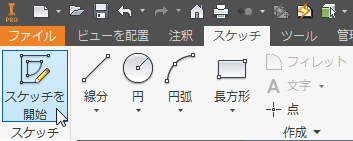

  1. ビューを選択した状態で、「スケッチを開始」を選択します。

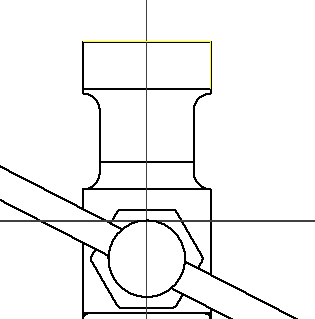

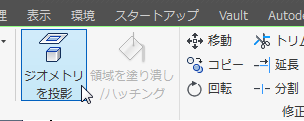

  2. 下図の線をジオメトリ投影します。

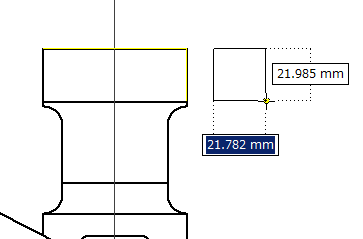

  3. 「長方形」コマンドを実行し、先程ジオメトリ投影した線から少し離れた所に長方形を作成します。

  4. 下図のように寸法と拘束を記入し、完全拘束します。

  5. スケッチを終了します。

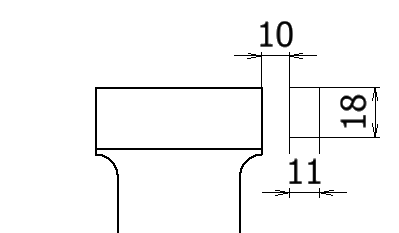

    ※スケッチを終了すると作成した寸法が非表示になるので、図面の「寸法」コマンドで再度記入してください。

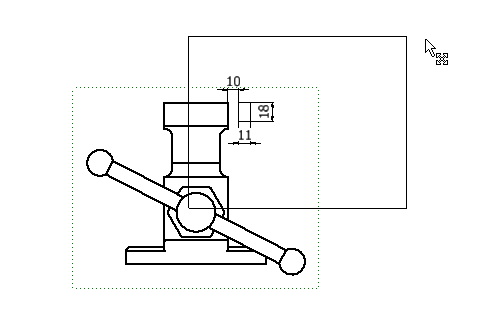

  6. ビューを動かしても、作成したスケッチは一緒についてきます。
