総アセンブリのビューリプレゼンテーションでサブアセンブリのビューリプレゼンテーションを変更したい

総アセンブリのビューリプレゼンテーションでサブアセンブリのビューリプレゼンテーションを変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

1. 総アセンブリからサブアセンブリを開きます。




2. ビューリプレゼンテーションを新規作成します。




3. ボルト二つを非表示にします。



4. ビューの名前を「ボルト無し」に変更し、保存します。



5. ビューを「Default]に切り替え、親アセンブリに戻ります。



6. 次に別のサブアセンブリを開き、ビューリプレゼンテーションを新規作成します。





7. こちらのサブアセンブリでもボルトを非表示にします。



8. ビューの名前を「ボルト無し」に変更し、保存します。



9. ビューを「Default」に戻し、総アセンブリに戻ります。



10. 総アセンブリの方でもビューリプレゼンテーションを新規作成します。



11. ビューの名前を「ボルト無し」に変更します。



12. ビューリプレゼンテーションを作成したサブアセンブリを右クリックし、「リプレゼンテーション」をクリックします。



13. 先ほど作成した「ボルト無し」ビューを選択し、OKをクリックします（関連付けにチェックを入れる）。
    もう一つのサブアセンブリでも12、13の操作を行います。

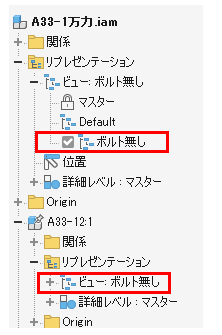

14. ビューを見てみると、ボルトが非表示になっているのがわかります。
