アセンブリに作成したスケッチの押し出しが切り取りしかできない

Inventorのアセンブリ上にスケッチを作成して押し出しをした際に、切り取りしかできないときの対処方法をご紹介します。

トラブル状況

  1. アセンブリを開きます。

  2. 「スケッチを開始」コマンドをクリックします。

  3. スケッチ面を選択します。

  4. スケッチを作成します。

  5. スケッチを終了し「押し出し」コマンドを実行します。

  6. 「切り取り」しかできません。

対処法方

  1. 「コンポーネント作成」から新規パーツを作成します。

  2. OKをクリックします。

  3. スケッチを作成したい面を選択します。

  4. スケッチを作成します。

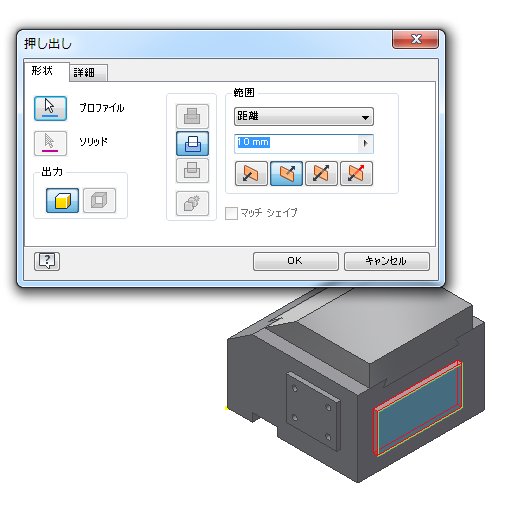

  5. スケッチを終了し「押し出し」コマンドを実行します。
