idwで一部が二点鎖線で表示されてしまう

idwで一部が二点鎖線で表示されてしまうときの対処方法をご紹介します。

  1. アセンブリで部品表を開きます。

  2. 二点鎖線になっている部品が「参照」になっているので、「スタンダード」に変更し、完了します。

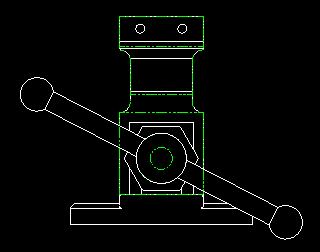

  3. 再度、図面を開くと、先ほど二点鎖線だった部分が実線になっています。
