Parts Communityからダウンロードしたパーツに穴を開けるとエラーになる

Parts Communityからダウンロードしたパーツに穴を開けようとするとエラーになる(貫通しなければ問題ない)ときの対処方法をご紹介します。
ダウンロード先:https://web2cad.partcommunity.com/3d-cad-models/sso内のKANA→スプロケット→チェーン№410

トラブル状況

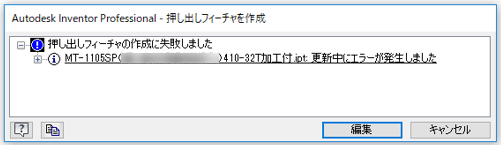

パーツに貫通穴を開けようとするとエラーが出てしまいます。

貫通穴でなければエラーは表示されません。

解決方法

エラー内容を確認しましたところ、iMateのエラーのようです。

iMateは、あらかじめパーツにアセンブリ拘束を作成しておき、パーツをアセンブリに配置したときに拘束をしやすくする機能です。
中心のエッジに「Body」という名前のiMate(挿入拘束)が作成されております。

今回の押し出しを貫通するとこのエッジがなくなり、iMateが成り立たなくなるためエラーが発生するようです。
iMateを削除後、押し出しを実行することでエラーが出なくなります。
