詳細図の文字を引出線で表示したい


Inventorで詳細図を作成したときに文字を引き出し線で表示したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

  1. 図面で詳細図を作成します。

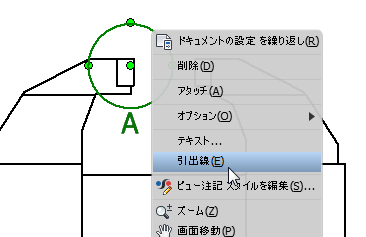

  2. 詳細図の上で右クリックし、「引出線」を選択します。

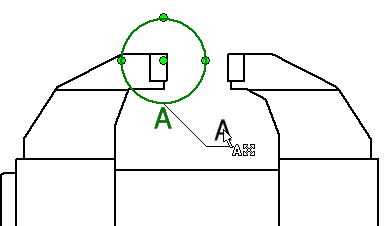

  3. 文字をドラッグしながらもって行きたい方向へ動かします。
  4. 引出線が配置されました。
