引出線注記を作成するときにアセンブリ、サブアセンブリのiPropertyを取得したい

Inventorでの引出線注記を作成するときに、アセンブリ、サブアセンブリのiPropertyを取得したいときの操作方法をご紹介します。
これまではパーツのみのiPropertyを取得できましたが、親アセンブリのiPropertyも取得できるようになりました。
Inventor2023からの新機能です。

操作手順

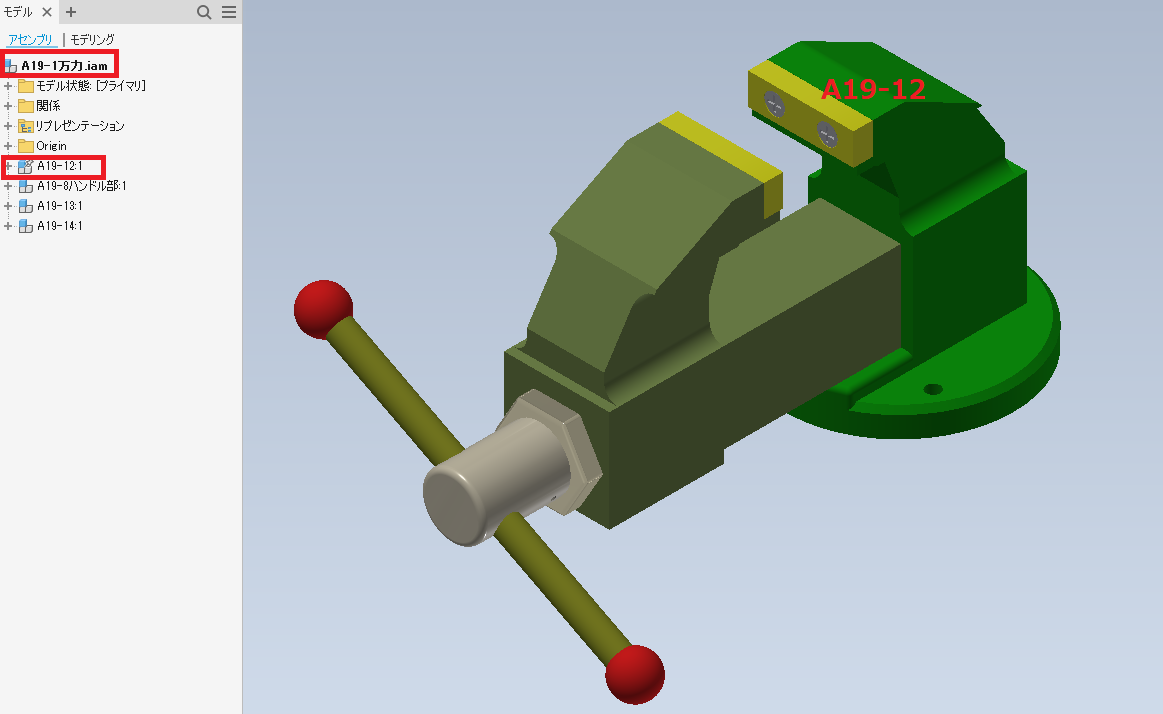

1. A19-1万力:アセンブリ、A19-12:サブアセンブリ　です。

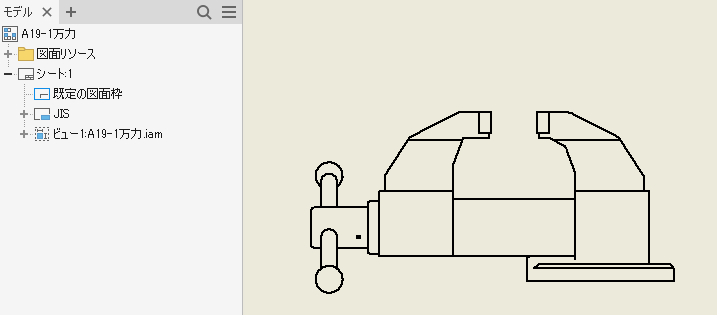

2. アセンブリを基に図面を作成します。



3. 「注釈」タブ→「引出線注記」を実行します。

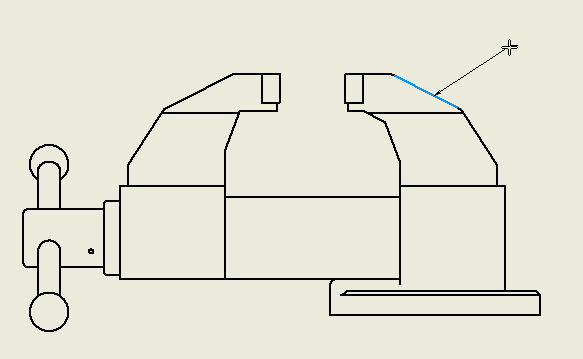

4. 引出線を作成します。

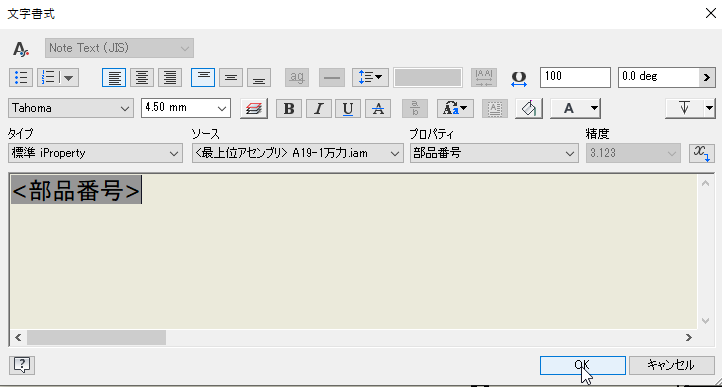

5. タイプの項目で「標準iProperty」を選択します。



6. ソース項目で、アセンブリのiPropertyの場合「<最上位アセンブリ>A19-1万力.iam」を選択します。
   サブアセンブリのiPropertyの場合「<サブアセンブリ1>A19-12万力.iam」を選択します。
   「アセンブリ」



   「サブアセンブリ」

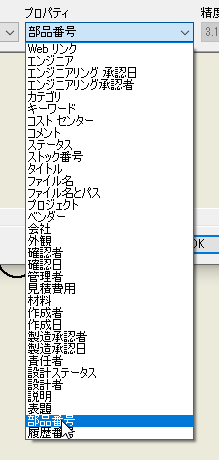

7. プロパティ項目で「部品番号」を選択します。



8. 「パラメータ追加」をクリックします。



9. 「OK」します。

   「アセンブリ」


   「サブアセンブリ」


10.  引出線が作成されました。

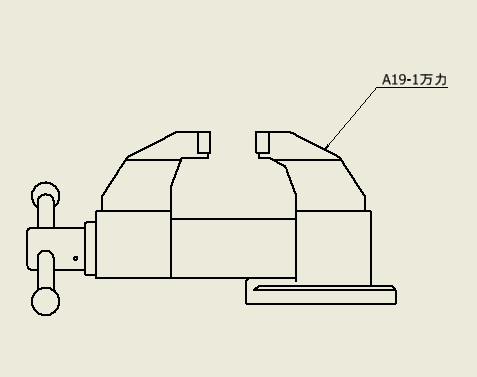

    「アセンブリ」
    アセンブリの部品名で引出線で作成されました。

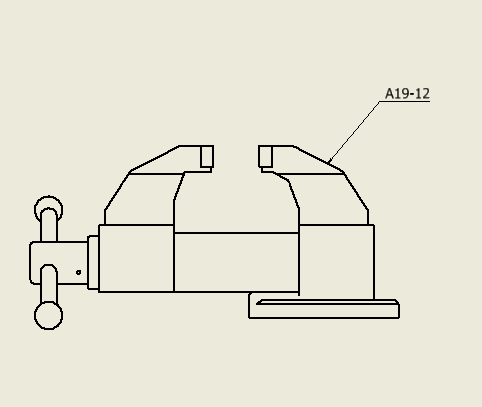

    「サブアセンブリ」
    サブアセンブリの部品名で引出線が作成されました。
