アセンブリの重量を知りたい


Inventorでアセンブリの重量を知りたいときの操作方法をご紹介します。

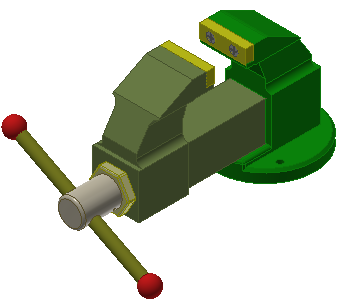

  1. アセンブリを開きます。

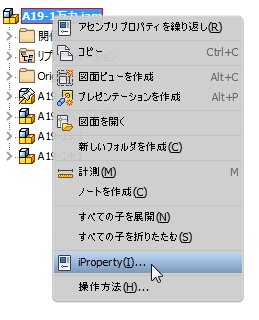

  2. ブラウザでアセンブリを右クリックし、「iProperty」を選択します。

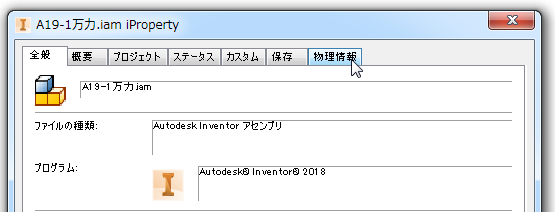

  3. 「iProperty」ダイアログが表示されるので、「物理情報」タブを選択します。

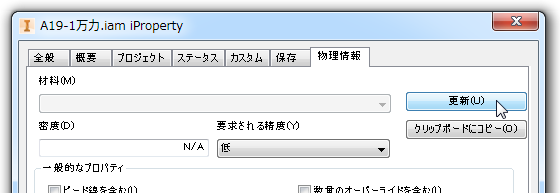

  4. 「更新」をクリックします。

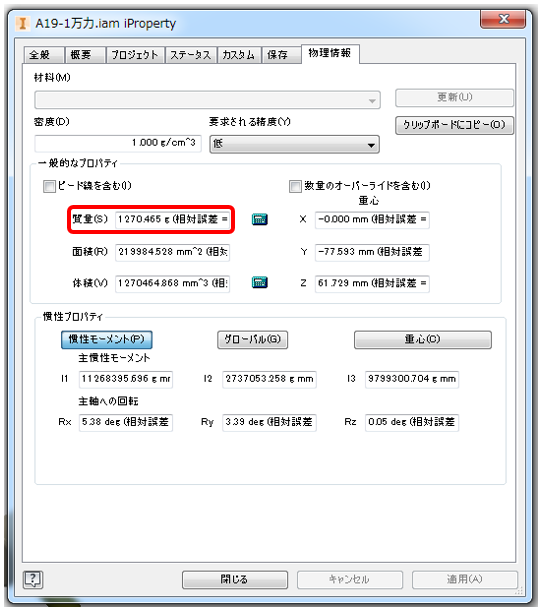

  5. 質量が表示されました。

  6. 単位が「g」になっていて見にくいので、「kg」に変更します。

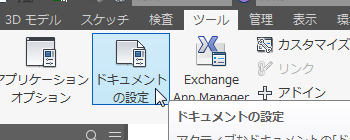

    「ツール」タブ→「ドキュメントの設定」をクリックします。

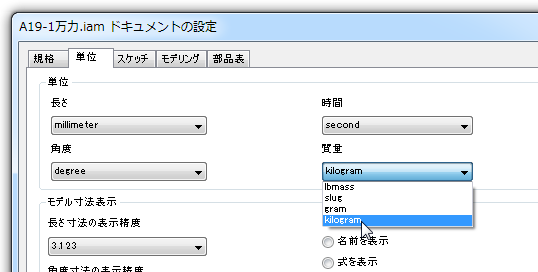

  7. 「単位」タブをクリックして開き、「質量」を「kilogram」に変更します。

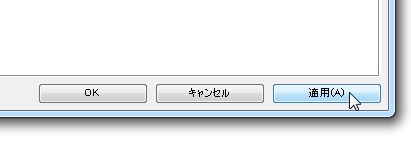

  8. 「適用」をクリックします。

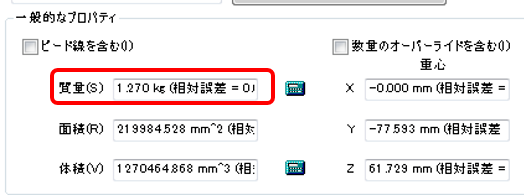

  9. 再度「iProperty」を開き、「質量」を見てみましょう。


    「kg」に変更されました。

  10. 質量を「2.5kg」に変更してみましょう。
    ※購入品(ダウンロードしたモデル)は、個別に開き「iProperty」でカタログに記載されている重量を手入力してください。

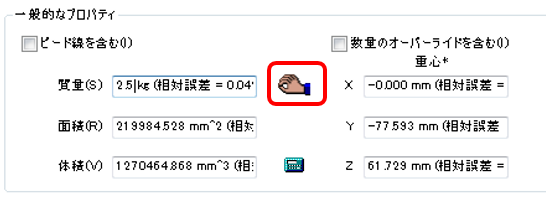

    手入力すると、手のマークが表示されます。

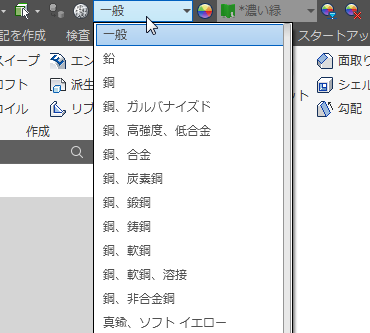

  11. 自分で作成したモデルは、各パーツに材料を設定する必要があります。
