ロフトフランジの作成


Inventorのロフトフランジを使用した複雑なシートメタルモデルの作成方法をご紹介します。

  1. シートメタルパーツを新規作成します。

  2. これから下図のモデルを作成しましょう。

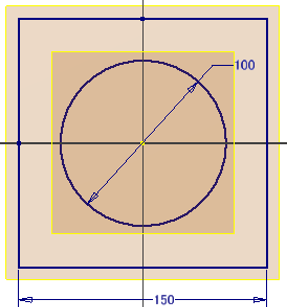

  3. XY平面に、下図スケッチを作成します。

  4. XY平面から150mmオフセットした位置に、作業平面を作成します。

  5. 作業平面に下図をスケッチします(正方形部分のみ)。

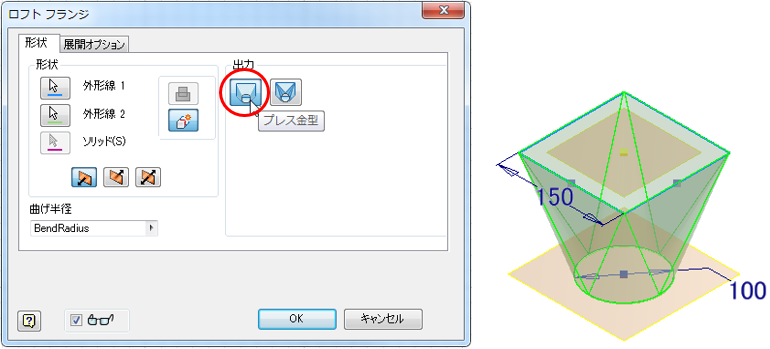

  6. 2つのスケッチをつなげる形状を作成します。
    → 2つのスケッチを選択

    このままでは展開できません。

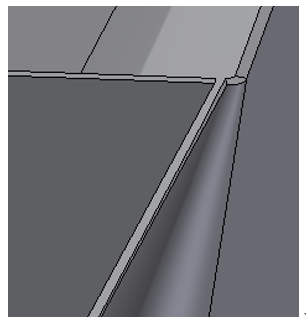

    これから裂け目を作成しましょう。

  7. 裂け目を作成します

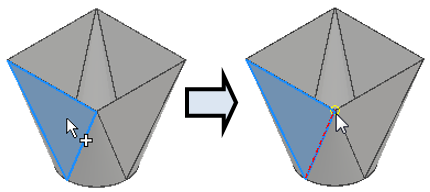

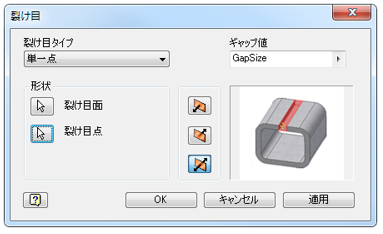

    → 裂け目面を選択 → 裂け目点を選択 → OK


  8. フラットパターンを作成します。
