Inventorで構造解析を行う場合の基本操作


Inventorで基本的な構造解析を行う方法をご紹介します。
とりあえず構造解析をやってみたい方向けの操作方法です。

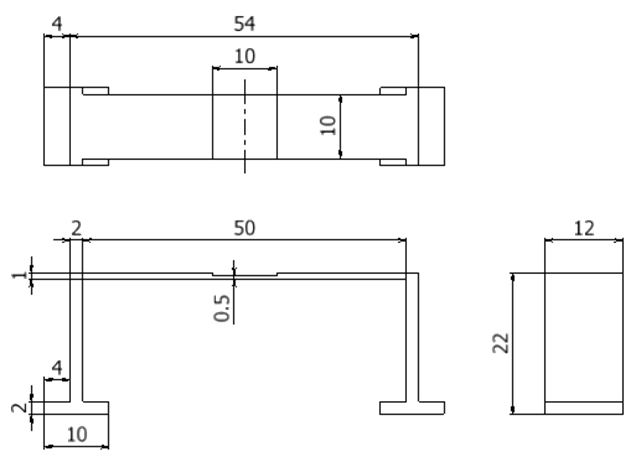

  1. 下図のモデルを作成してください。
    ※材料は、アルミニウム-6061を指定します。
    ※等角図にした時に、右図の方向になるようにします。

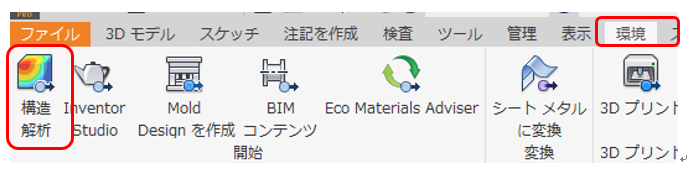

  2. 「構造解析」の環境に移行します。
    「環境」タブの「構造解析」を実行します。

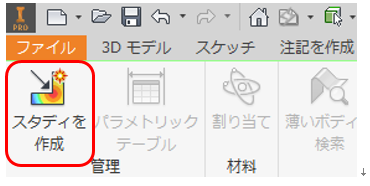

  3. 「スタディを作成」を実行します。

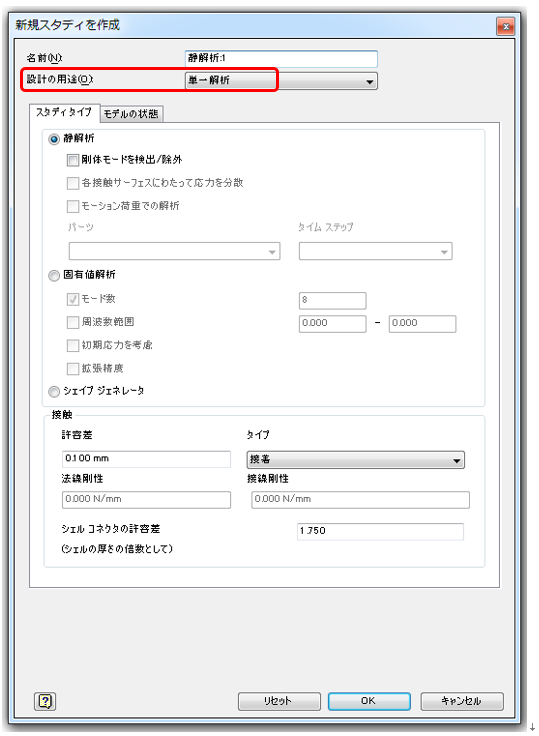

  4. 「設計の用途」が「単一解析」になっている事を確認し、OKします。

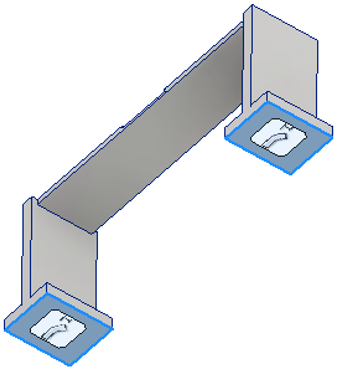

  5. 「固定拘束」を加えます。

    アイコンをクリックし、下図の面2箇所を指定し、OKします。

  6. 「荷重」を加えます。

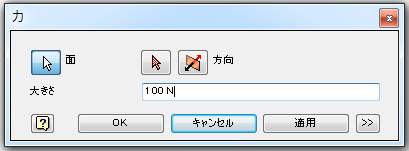

    アイコンをクリックし、「大きさ」に「100」と入力します。

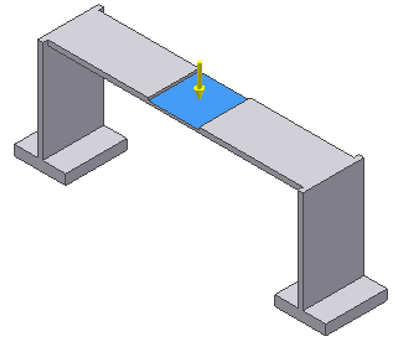

    荷重位置として下図の位置を選択し、方向が下向きになっている事を確認し、OKします。

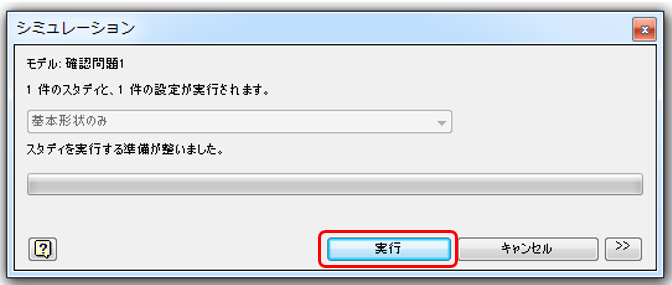

  7. 「シミュレーション」アイコンをクリックします。

    「実行」をクリックします。

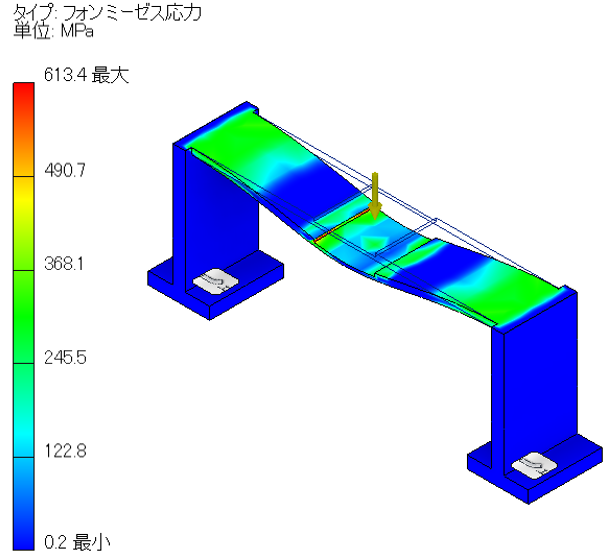

  8. 結果が表示されます。


    このように、固定拘束を行い、力(荷重)を設定することで、解析を行うことができます。
