3Dスケッチを利用したスイープの作成

Inventorの3Dスケッチを利用したスイープを作成する方法をご紹介します。

操作方法紹介動画

操作手順

1.  パーツを新規作成します。



2. 「3Dスケッチを開始」を選択します。



3. 「線分」を選択します。



4. ホームビューにします。



5. ブラウザの[Origin]をドロップダウンし、原点をクリックします。

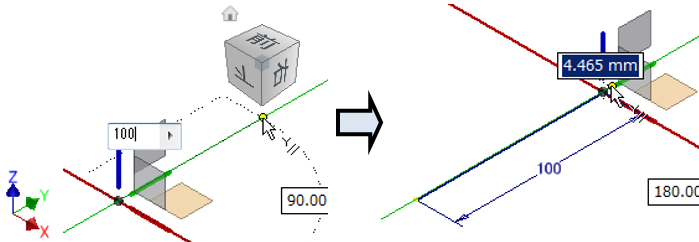

6. Y軸の方向に100mmの線を作成します。
   カーソルをY軸の適当な位置にもっていき、値を入力し、Enterを押します。

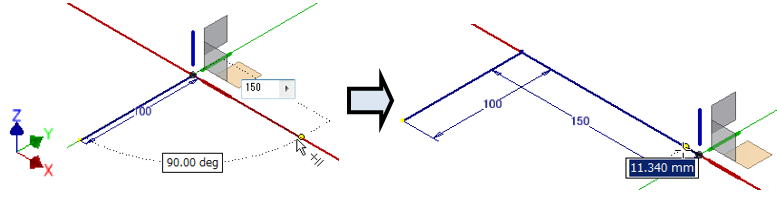

7. X軸の方向に150mmの線を作成します。

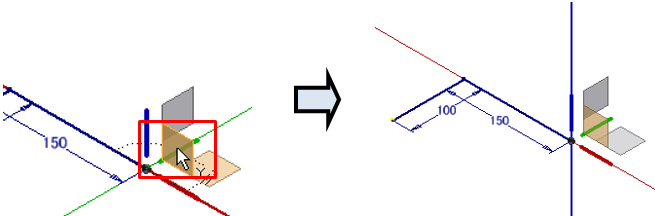

8. 次に Z軸の方向に線を作成したいので、下図の面を選択します。

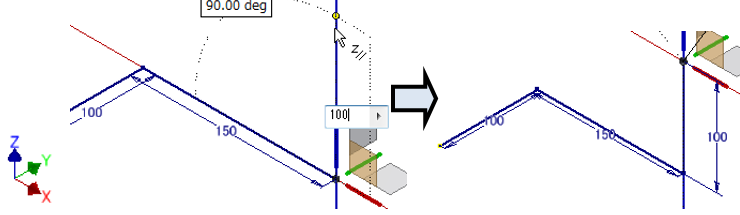

9. Z軸の方向に100mmの線を作成します。
   カーソルをZ軸の適当な位置にもっていき、値を入力し、Enterを押します。

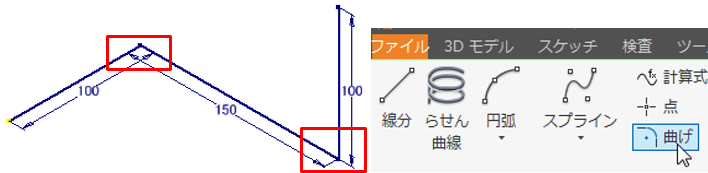

10. 赤枠部分にフィレットを作成したいので、「曲げ」を実行します。



11. フィレットの半径を10mmにします。

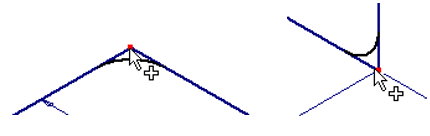

12. 2つの角の点を選択します。

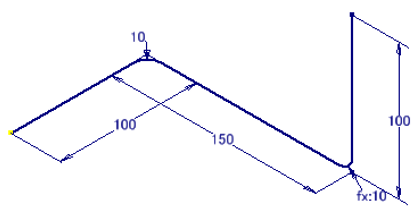

13. スケッチを終了します。

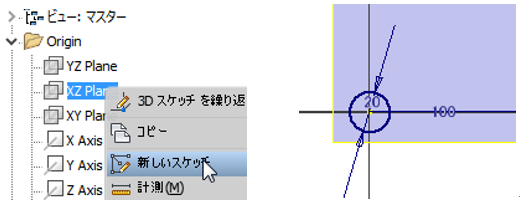

14. XZ平面に直径20mmの円をスケッチします。
    ブラウザの「XZ Plane」を右クリックし、「新しいスケッチ」を選択します。



15. スケッチを終了します。

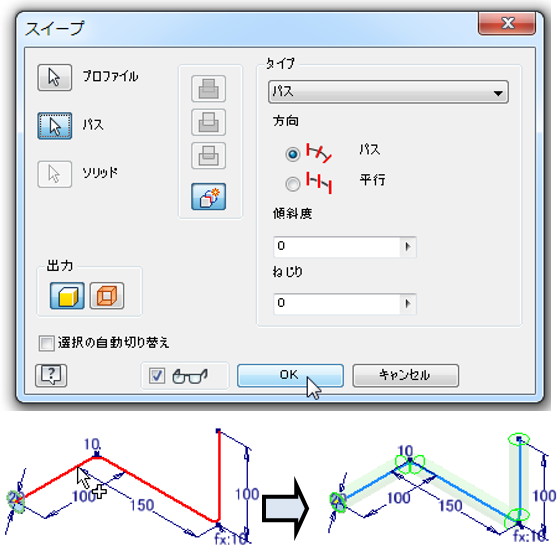

16. 「スイープ」を実行します。



17. 「パス」として線を選択します。
    選択できましたら、OKをクリックします。

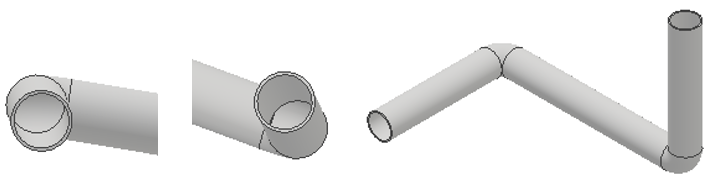

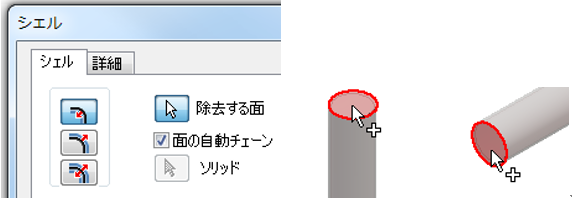

18. シェルを作成します。除去する面として2つの面を選択します。



19. 中が空洞のパイプが作成されました。
