Inventorで特定の寸法のみ「3.000」のように小数点以下の0を3桁表示したい

Inventorの2D図面で特定の寸法のみ小数点以下の0を3桁表示したいときの操作方法を紹介します。

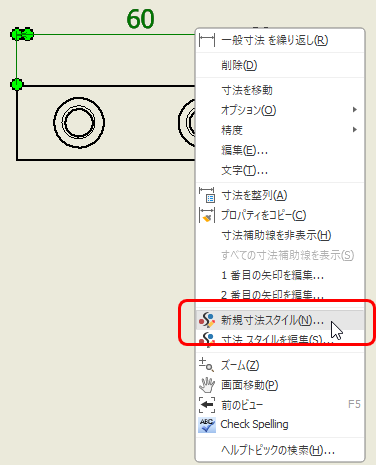

表示させたい寸法を右クリックし、「新規寸法スタイル」を選択します。

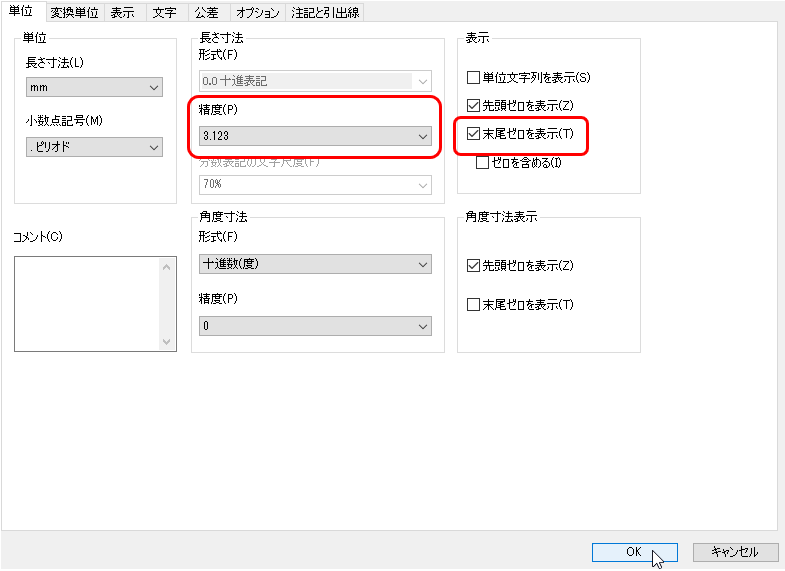

「長さ寸法」の「精度（P）」を「3.123」に変更し、「表示」の「末尾ゼロを表示」にチェックを入れます。

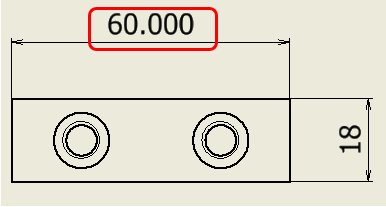

該当の寸法のみ小数点以下の0が3桁表示されました。

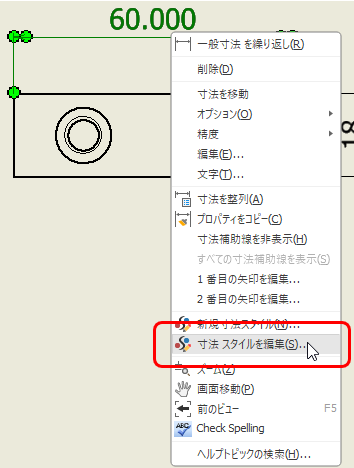

修正をしたい場合は該当の寸法を右クリックし、「寸法スタイルを編集」を選択します。

※「スタイルおよび規格エディタ」などで最初から寸法スタイルを編集してしまうと図面内のすべての寸法が変更されるのでご注意下さい。
