図面の作成方法

図面の作成、部品表の配置、バルーンの位置、位置合わせをする方法をご紹介します。

操作方法紹介動画

操作手順

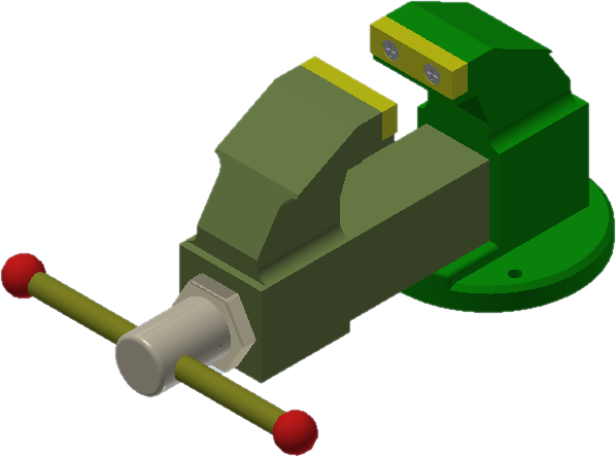

1. ［A27-1万力.iam］を開きます。
   ［A27-1万力.iam］

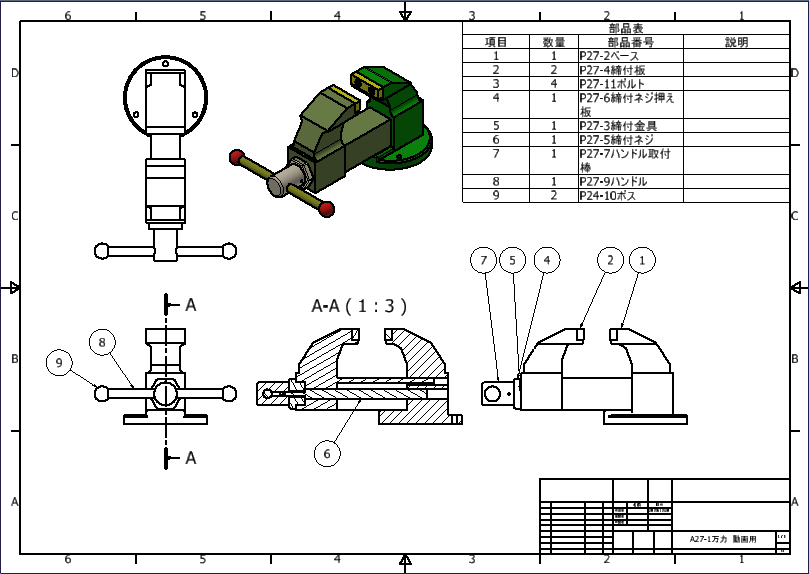

2. 組立図を作成しましょう。

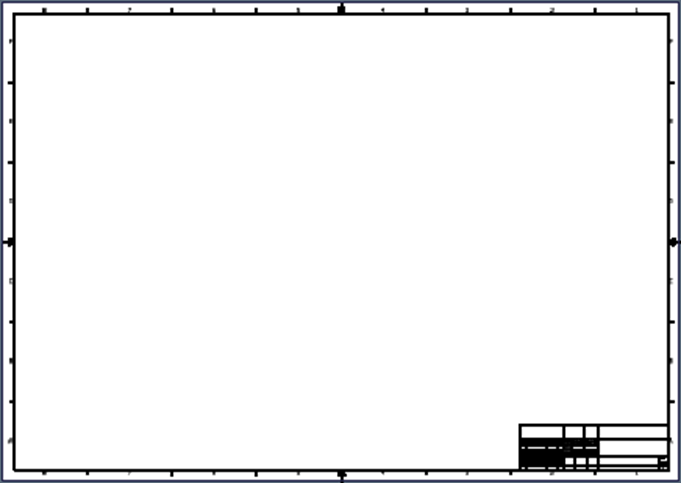

3. まず、図面を新規作成します。※A3

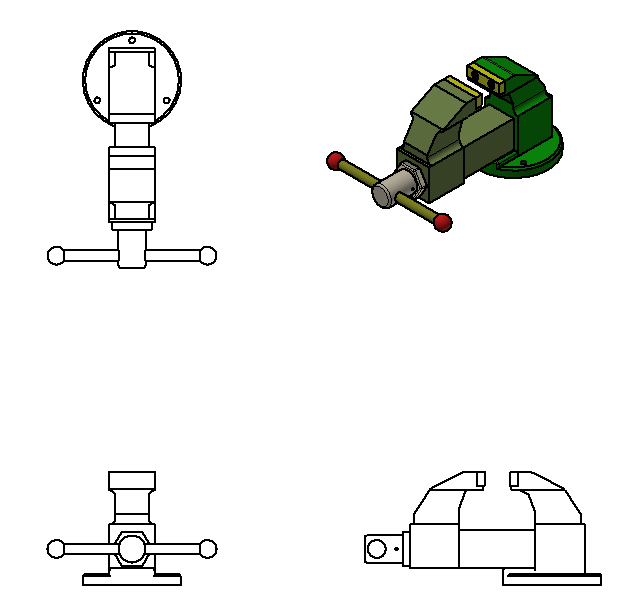

4. 下図のようにビューを配置します。※尺度1:3

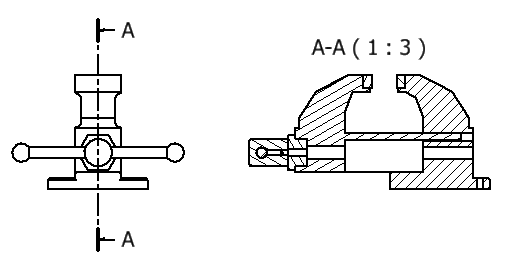

5. 正面図を半分に切った断面図を作成します。



   →ビューを選択→断面線を作成→右クリック「続行」→ビューを配置

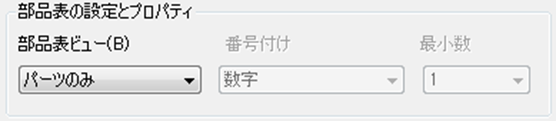

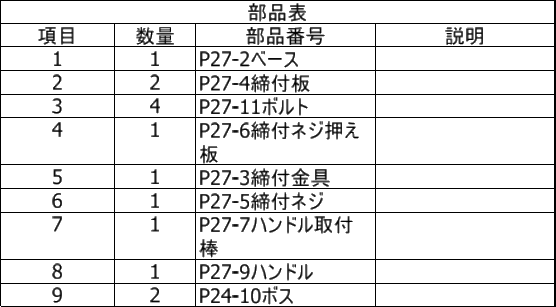

6. 部品表を配置します。
   「注釈」タブ→→ビューをクリック




7. 側面図にバルーンを配置します。

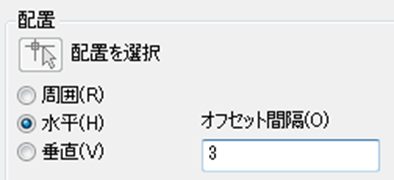

   →ビューをクリック→部品を囲んで選択→「配置を選択」ボタン


   動画はここまでです。

8. バルーン6、8、9は他のビューに配置するので側面図のバルーン6、9は削除します。



9. バルーン6は断面図に配置します。
   ※バルーン配置時にCtrlキーを押しながら配置すると15°毎にスナップします。
   部品をクリック　→　バルーン配置位置をクリック

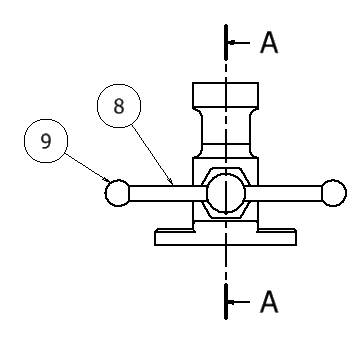

10. バルーン8は正面図に配置します。



11. 側面図のバルーンを再配置します。
    ShiftやCtrlキーを押しながらバルーンを複数クリック→右クリック「位置合わせ」→「水平オフセット」選択

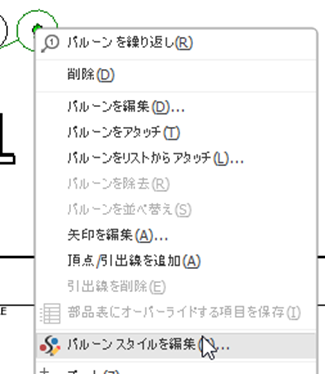

    ※バルーンの間隔が広い場合はバルーンを右クリック→「バルーンスタイルを編集」からオフセット値を変更し、再度「水平オフセット」を実行します。
