オーバーレイ


Inventorで作成したポジションを図面で表現する方法をご紹介します。
オーバーレイを使用すると、ポジションに登録してある状態が一点鎖線で表示されます。

操作方法紹介動画

操作手順

  1.  図面の作成
    新規図面を作成し、先ほど作成した[シリンダー.iam]を配置します。
    ※先ほど保存していなかった場合は、再度[練習問題2]を行い保存してください。

  2. オーバーレイの作成

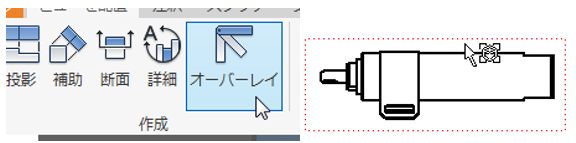

    [作成]パネルから[オーバーレイビュー]をクリックし、オーバーレイを作成するビューをクリックします。

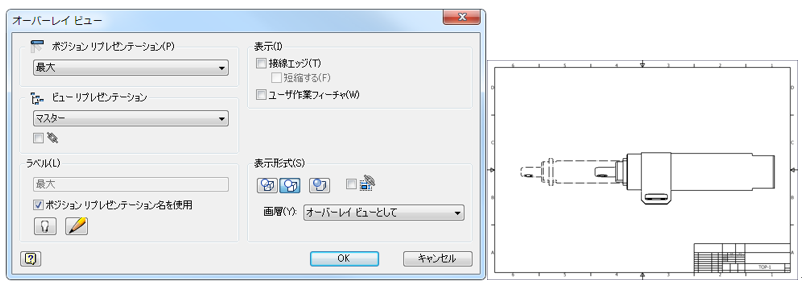

    オーバーレイビューを指定するウィンドウが表示されます。
    ポジションリプレゼンテーションの中から[最大]を選択し、[OK]を選択してください。

    リプレゼンテーションが一点鎖線で表現されました。
