PRアニメーション


PR(ポジションリプレゼンテーション)アニメーションとは?
モデルに作成したポジションリプレゼンテーションを利用し、アニメーションを作成します。

既に準備されたポジションリプレゼンテーションを利用し、アニメーションを作成します。

  1. [ロボットアームPR_TOP.iam]を開きます。

    ロボットアームPR_TOP.iamダウンロード(2016形式)

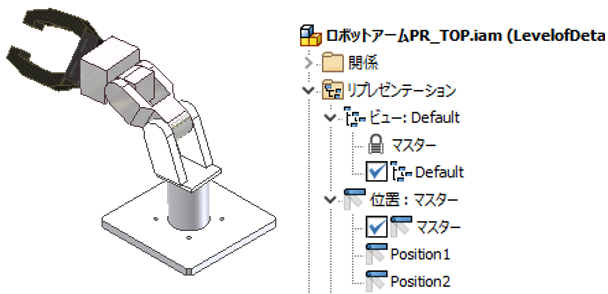

    どのようなポジションリプレゼンテーションが作成されているかを確認してください。

    Inventor Studio環境に入り、アニメーションタイムラインを表示させます。

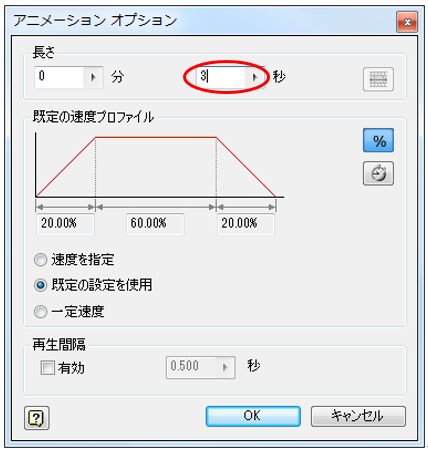

    [アニメーションオプション]で全体の長さを3秒に設定して下さい。

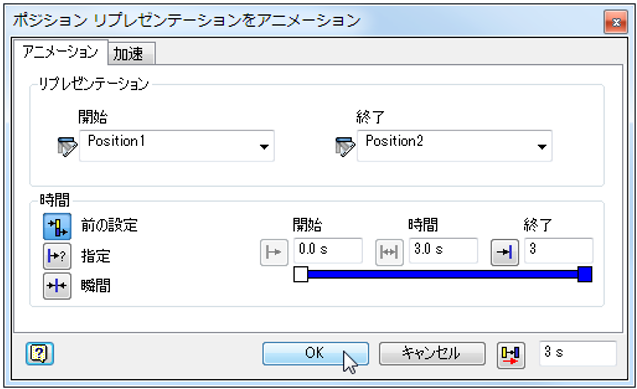

  2. [PRをアニメーション]アイコンをクリックし、下図のように設定しOKします。

    アニメーションを再生してみてください。

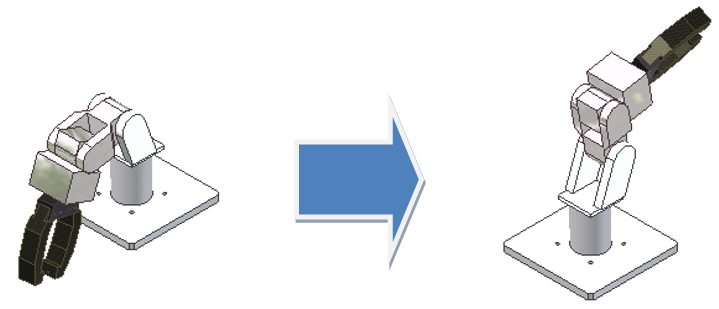

    ポジションリプレゼンテーションの[Position1]から[Position2]へとアニメーションすることが確認できます。

操作方法紹介動画
