一度選択したプロファイルを解除したい
Inventorで一度選択した押し出しのプロファイルを解除したいときの方法をご紹介します。
フィレット作成時のエッジ選択など、他の場面でも活用できます。
操作方法紹介動画
操作手順

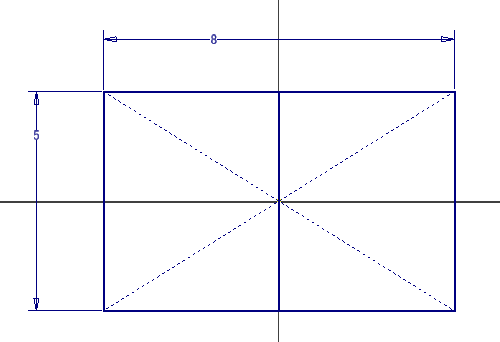

- 新規パーツを開き、XY平面に下図のようなスケッチを作成します。
-

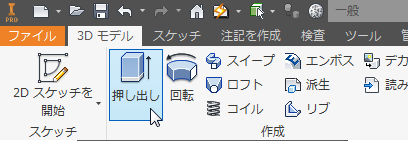

スケッチを終了し、「押し出し」コマンドを実行します。

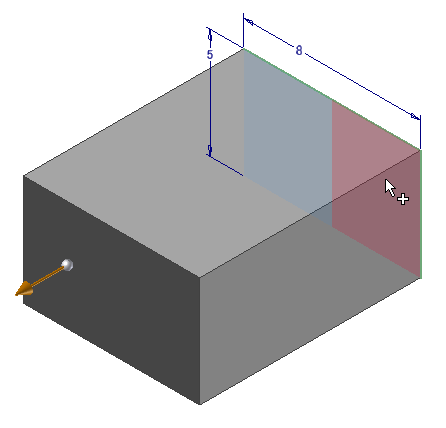

- 2つのプロファイルを選択します。

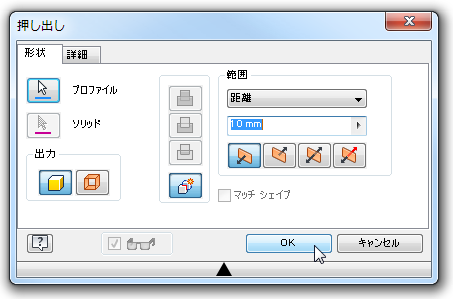

- 右側のプロファイルを解除したいので、再度「プロファイル」ボタンをクリックし、「shift」キーを押しながらプロファイルを選択します。

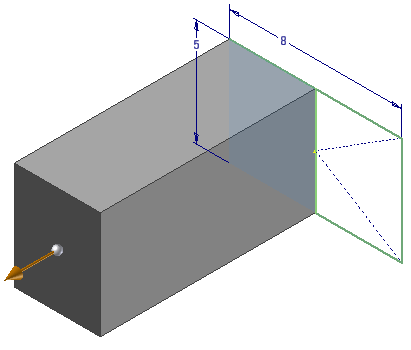

- プロファイルが解除されました。

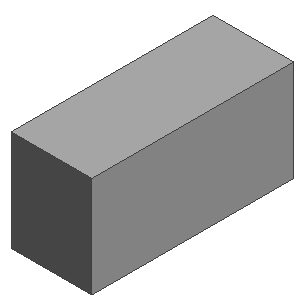

- OKをクリックし、押し出しを終了します。
- 次に下図の様にフィレットを作成します。

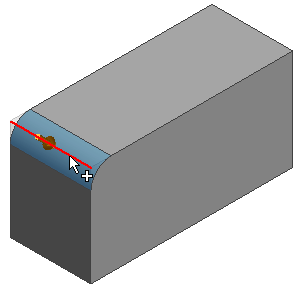

- フィレットのフィーチャ編集で、「shift」キーを押しながらエッジを選択すると、フィレットが解除されます。
- フィレットが解除されました。
