既に図面があるパーツを少しだけ変更して図面を作成したい


Inventorで、既に図面があるパーツを少しだけ変更して図面を作成したいときの操作方法をご紹介します。

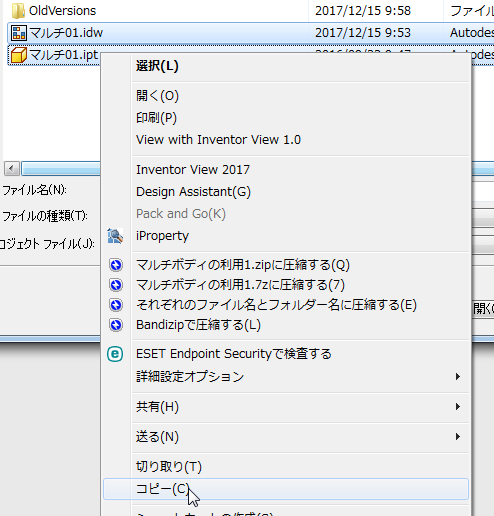

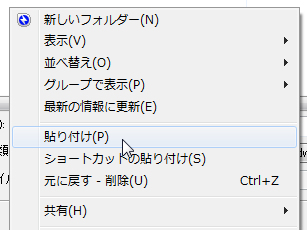

  1. 変更したいパーツ、図面を両方ともコピーして貼り付けます。

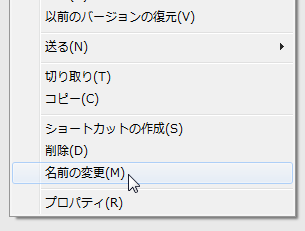

  2. コピーしたパーツ、図面の名前を変更します。
    マルチ01-2.ipt
    マルチ01-2.idw

  3. コピー後のパーツを開き、変更します。

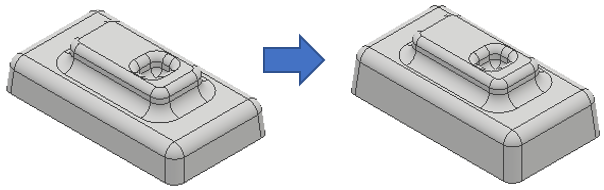

    今回は「押し出し1」の押し出しを30mmから40mmに変更します。

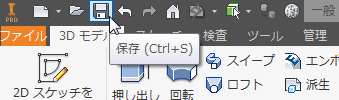

  4. 変更が終了したら、上書き保存します。

  5. コピーした図面を開きます。

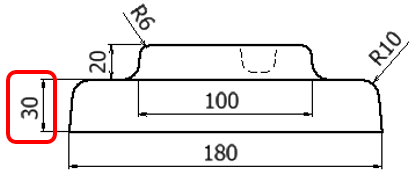

    押し出しの値を変更しましたが、寸法が変わっていません。
    これは、図面が元の「マルチ01.ipt」を参照しているからです。

  6. 図面が参照するモデルを変更します。

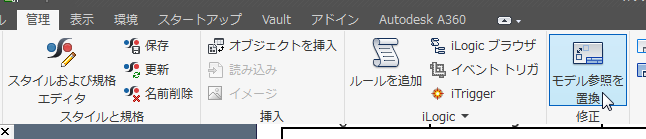

    「管理」タブの「モデル参照を置換」をクリックします。

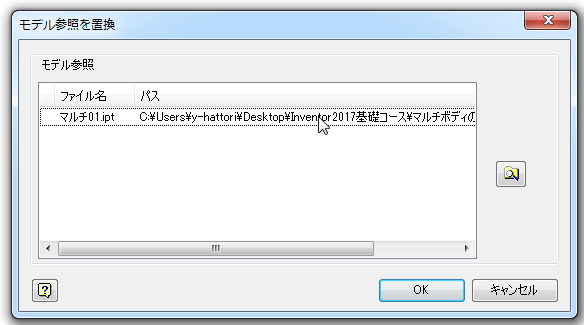

  7. 置換するファイルを選択します。

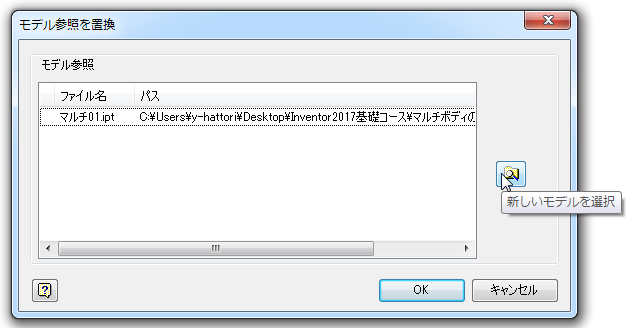

  8. 「新しいモデルを選択」ボタンをクリックします。
    ※ファイルを選択しないと「新しいモデルを選択」ボタンをクリックできません。

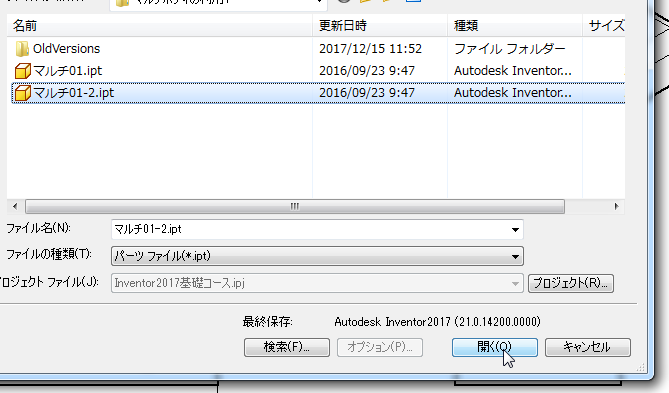

  9. コピー後のパーツを選択し、「開く」をクリックします。

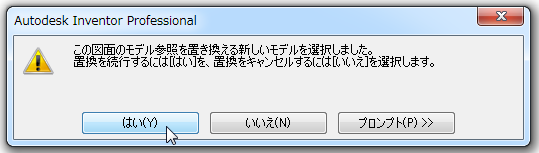

  10. 置換を続行するか聞いてくるので、「はい」を選択します。

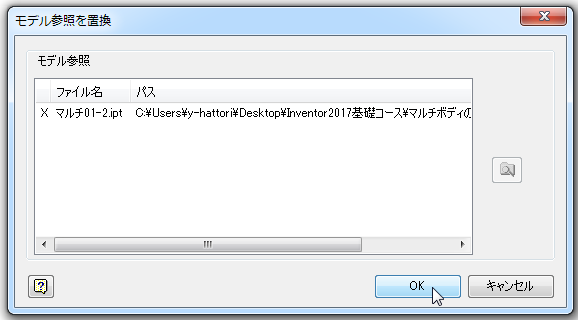

  11. 「OK」をクリックします。

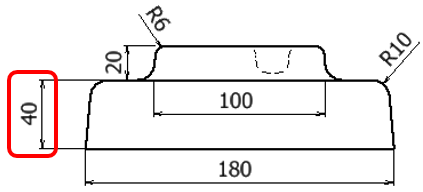

  12. 図面寸法の値が変更されました。
