アセンブリ図面で一部の部品の隠線を表示したい


Inventorでアセンブリ図面を作成した際に、一部の部品の隠線を表示させたいときの操作方法をご紹介します。

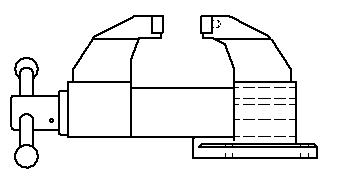

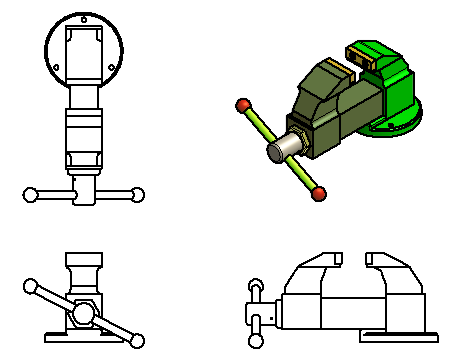

  1. 図面を作成します。

  2. 隠線を表示させたいパーツをブラウザで右クリックし、「隠線」を選択します。

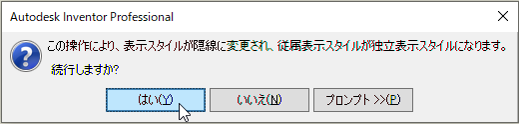

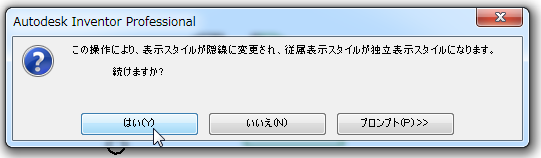

  3. 「はい」を選択します。

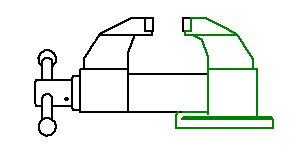

  4. 選択したパーツのみ、隠線が表示されました。

操作方法紹介動画
