ねじ穴の下穴の径を変更したい

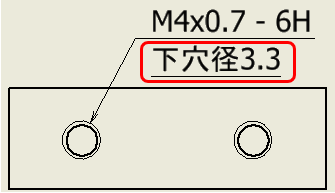

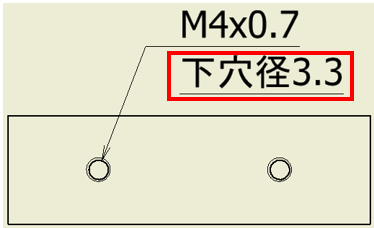

下図のねじ穴M4x0.7の下穴径3.3mmを3.2mmに変更したいときの操作方法をご紹介します。
操作方法紹介動画
操作手順
-

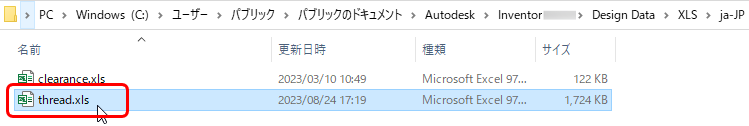

下記のファイルを開きます。
C:\Users\Public\Documents\Autodesk\Inventor 20XX\Design Data\XLS\ja-JP\thread.xls
※デフォルトでは上記のパスに存在しています。設定しているプロジェクトにより変わる場合があります。
- 「ISO Metric Profile」シートを開きます。
- M4の下穴の数値を3.2mmに変更し、保存します。
- Inventorを起動している場合は、再起動します。
- モデルに新規ねじ穴を作成するかサイズ変更をしたものが反映されます。

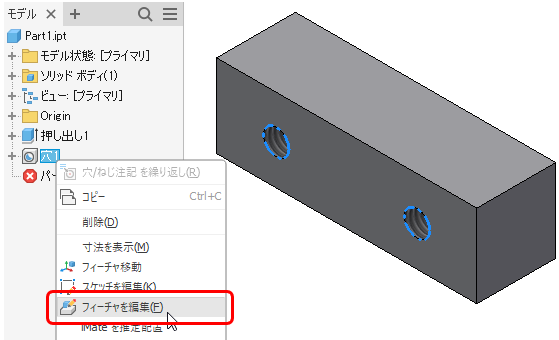

下記の場合は作成した穴の「フィーチャを編集」を選択しています。

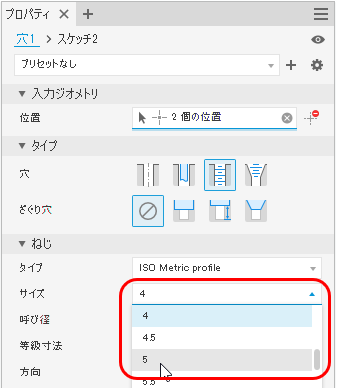

- 一度違うサイズ等へ変更し、「OK」をクリックします。

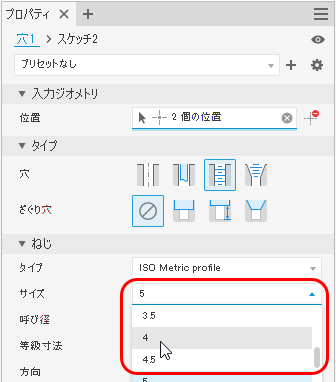

- 再度元のサイズへ戻し「OK」をクリックします。

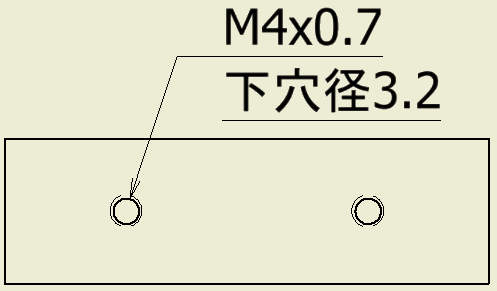

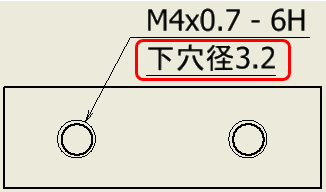

- 下穴径3.2mmへ変更されました。
