面取りやフィレットを作成したが、後から1本だけ寸法を変更したい


面取りやフィレットを作成したが、後から1本だけ寸法を変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

面取りの場合

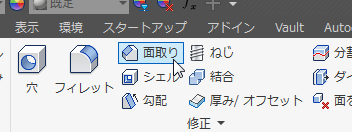

  1. 面取りのフィーチャ編集をします。

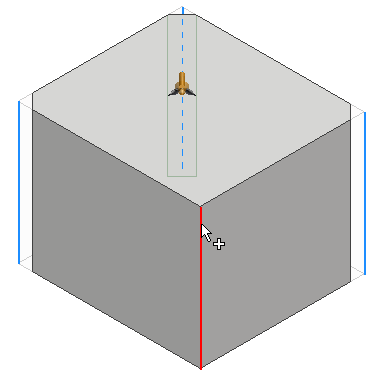

  2. 寸法を変更したい面取りのエッジを「shift+クリック」で解除します。

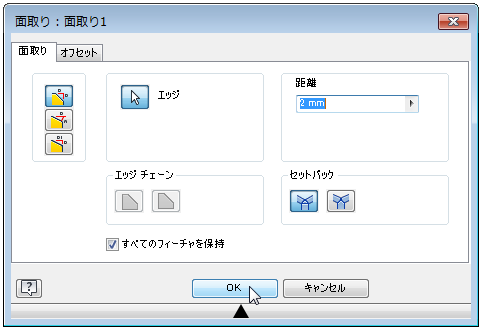

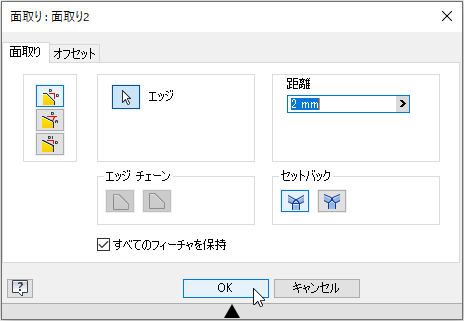

  3. OKをクリックします。

  4. 新たに面取りを作成します。

フィレットの場合

  1. フィーチャ編集をします。

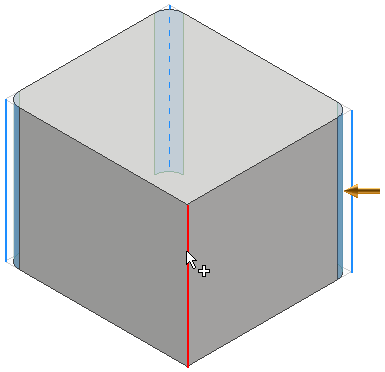

  2. 「shift+クリック」でエッジの選択を解除します。

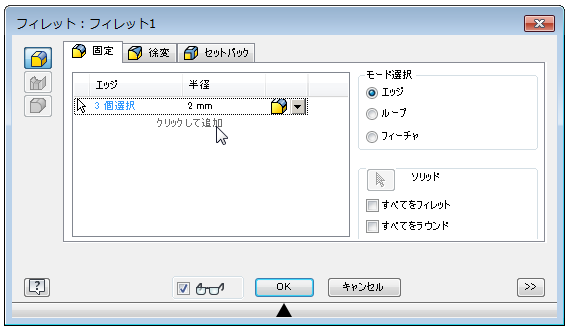

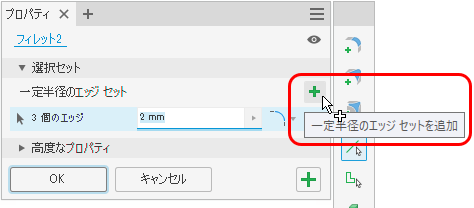

  3. 「一定半径のエッジセットを追加」をクリックします。

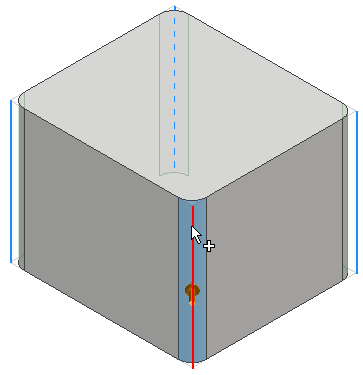

  4. エッジを選択します。

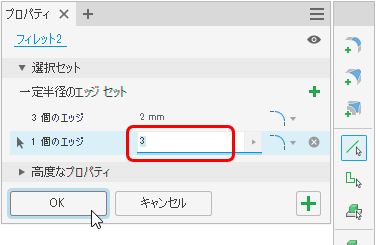

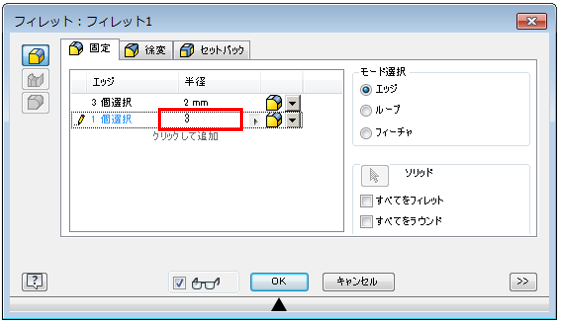

  5. 半径を入力し、OKをクリックします。

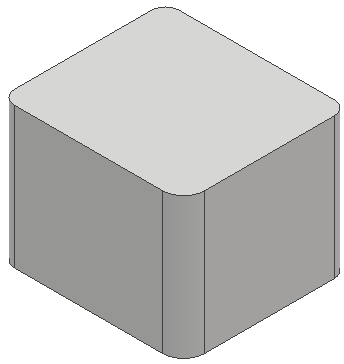

  6. 寸法違いのフィレットを作成することができました。
    面取りとは違い、新たに作成しなくても1度の操作で寸法違いのフィレットを作成することができます。
