アセンブリ内の他のパーツを現在編集中のパーツに取り込んで切り取りたい


アセンブリ内の他のパーツを現在編集中のパーツに取り込んで切り取りたいときの操作方法をご紹介します。

  1. アセンブリに充電器と充電池を重なるように配置します。

  2. アセンブリ内で充電器を編集します。

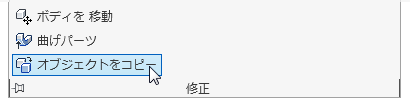

  3. 「修正」パネルから「オブジェクトをコピー」を選択します。

  4. 充電池を選択します。

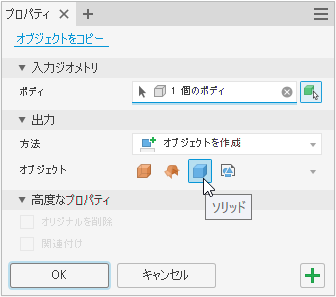

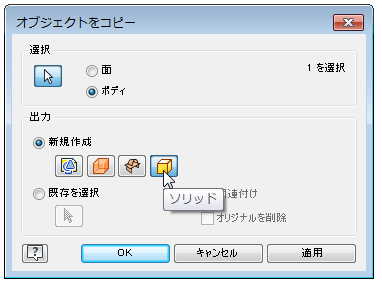

  5. 「ソリッド」を選択し、OKをクリックします。

  6. ソリッドボディとして充電池が充電器にコピーされました。

  7. 「結合」コマンドを実行します。

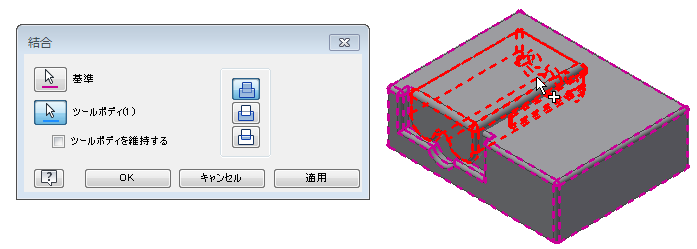

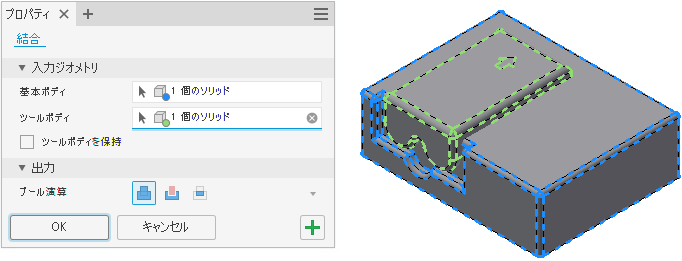

  8. 充電器→充電池の順に選択します。

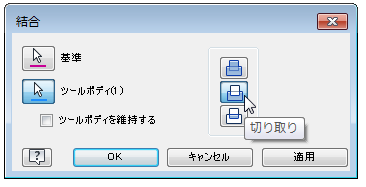

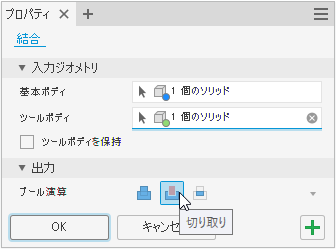

  9. 「切り取り」を選択し、OKをクリックします。

  10. パーツAからパーツBが切り取られました。

操作方法紹介動画
