idwでサブアセンブリを簡単に二重鎖線に変更したい


idwでサブアセンブリを簡単に二重鎖線に変更したいときの操作方法をご紹介します。

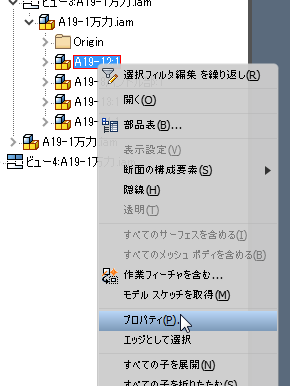

  1. ブラウザ上でサブアセンブリを選択し、右クリックし「プロパティ」を選択します。

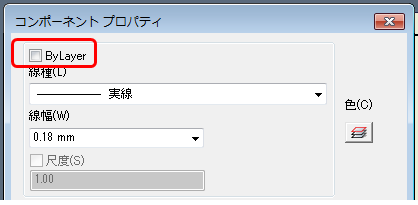

  2. 「ByLayer」のチェックを外します。
    ※チェックを外さないと、線種が選択できません。

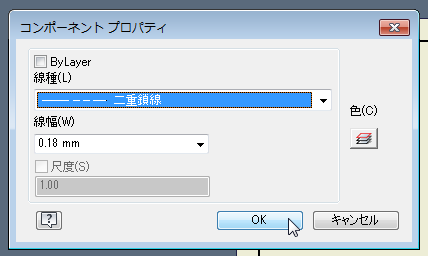

  3. 「線種」を「二重鎖線」に変更し、OKをクリックします。

  4. サブアセンブリのみ二点鎖線に変更することができます。

操作方法紹介動画
