アセンブリ内でパーツをミラーしたいが、購入品なので対象形状ではなくそのまま配置したい


アセンブリ内でパーツをミラーしたいが、購入品なので対象形状ではなく、そのまま配置したいときの操作方法をご紹介します。

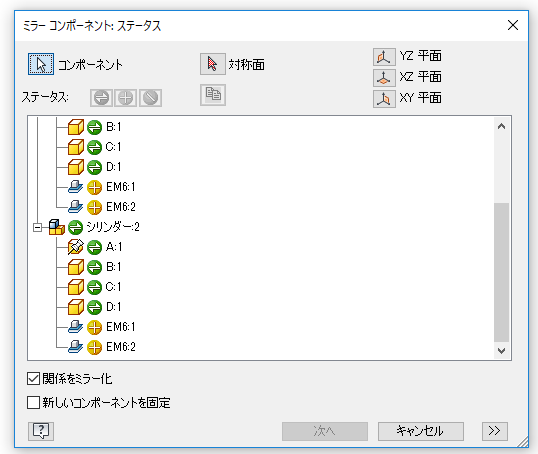

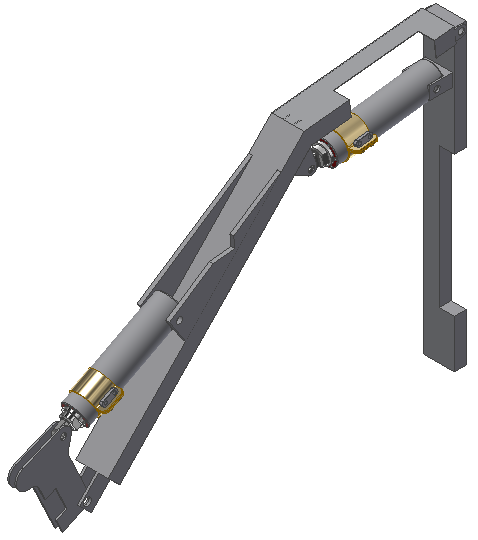

  1. ミラーを実行し、対象のコンポーネントを選択します。

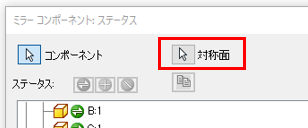

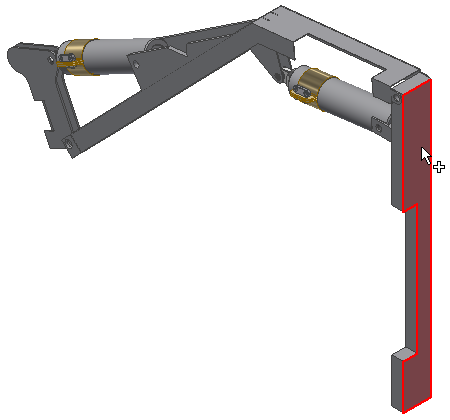

  2. 対象面として赤い面を選択します。

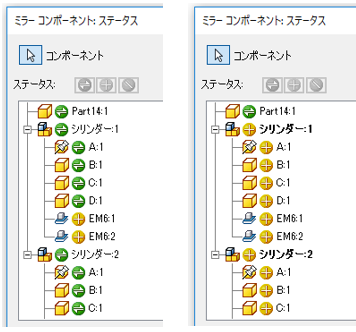

  3. シリンダーのみ、マークをクリックして緑マーク(ミラー)から黄色(そのまま使用)に変更します。

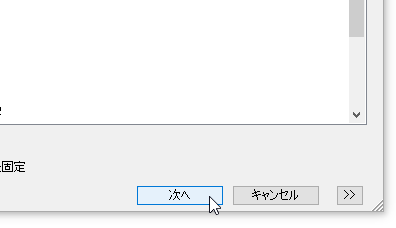

  4. 「次へ」を選択します。

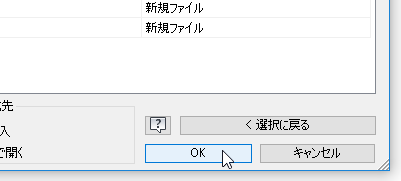

  5. 「OK」をクリックします。

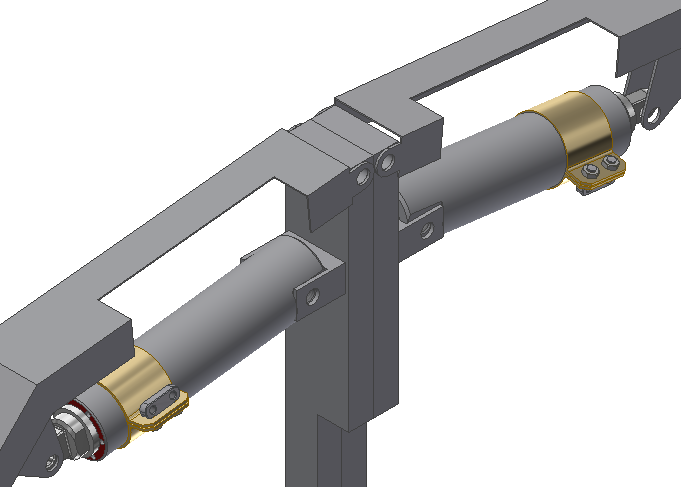

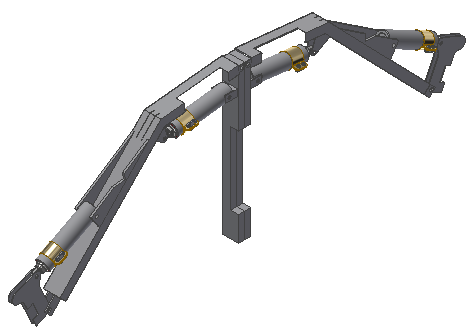

  6. シリンダーのみそのままの形状で配置することができました。
