アセンブリ内のパーツAを色違いのパーツBに置き換えたい

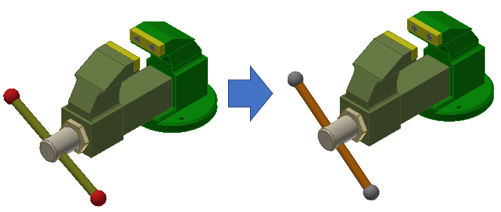

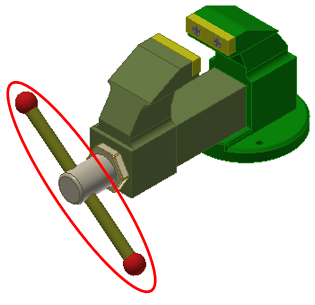

アセンブリ内のアセンブリA(ハンドル部)を色違いのアセンブリBに置き換えたいときの操作方法をご紹介します。

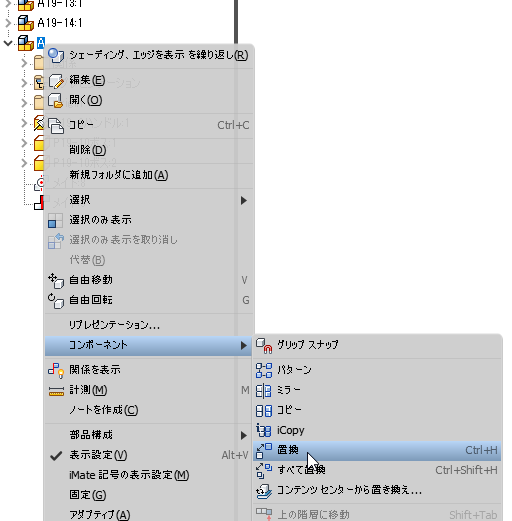

  1. アセンブリAを右クリックし、「コンポーネント」→「置換」を選択します。

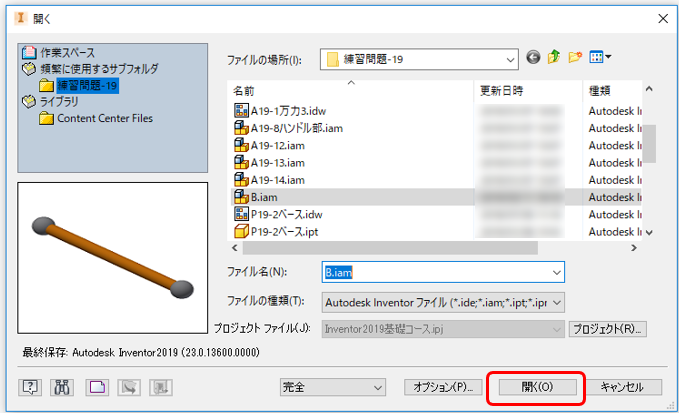

  2. アセンブリBを選択し、「開く」をクリックします。

  3. アセンブリAがアセンブリBに置換されました。

操作方法紹介動画

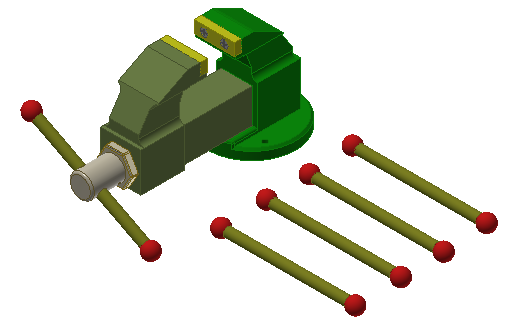

複数の同じアセンブリをすべて置換する場合

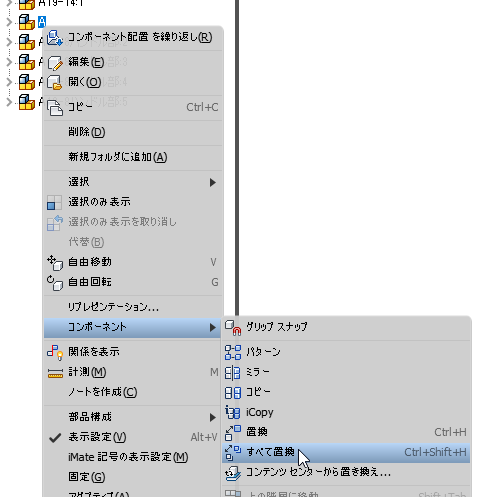

  1. アセンブリA(複数ある中の1つ)を右クリックし、「コンポーネント」→「すべて置換」を選択します。

  2. すべてのアセンブリAが選択されます。

  3. アセンブリBを選択し、「開く」を選択します。

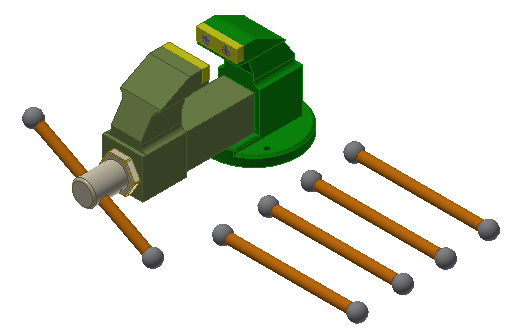

  4. すべてのアセンブリAがアセンブリBに置換されます。

操作方法紹介動画
