自重を考慮した構造解析
Inventorの構造解析で自重を考慮した解析を行う方法をご紹介します。
操作方法紹介動画
操作手順

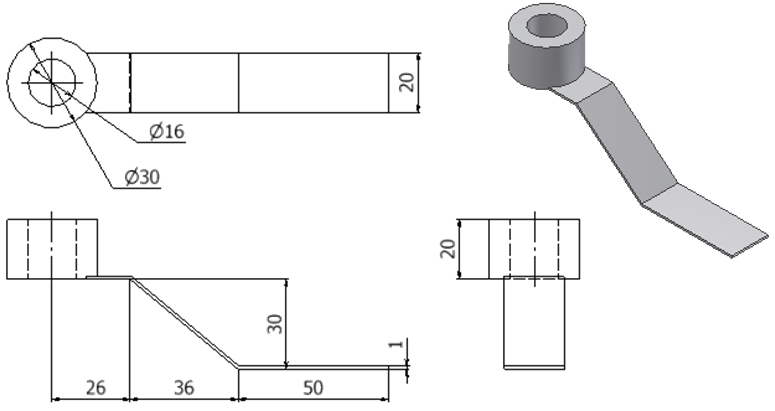

- 下図のモデルを作成してください。
※材料は、アルミニウム-6061を指定します。
※等角図にした時に、右図のようになるようにします。

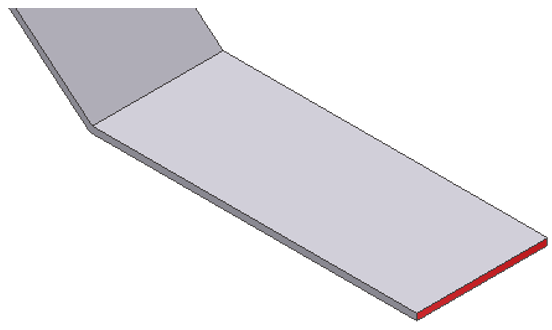

- 構造解析環境に移り、下図の赤い面に「固定拘束」を加えます。

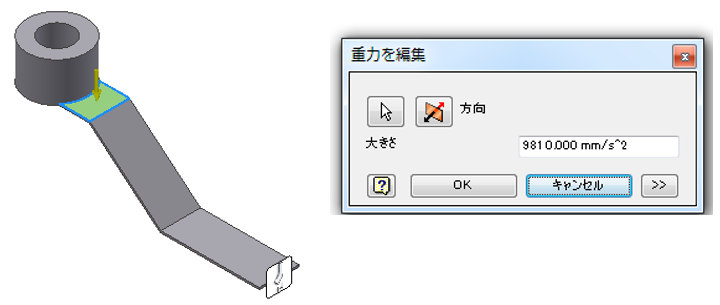

- 「重力」アイコンをクリックし、-Z方向を選択し、OKをクリックします。

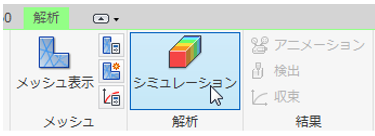

- 「シミュレーション」アイコンをクリックします。

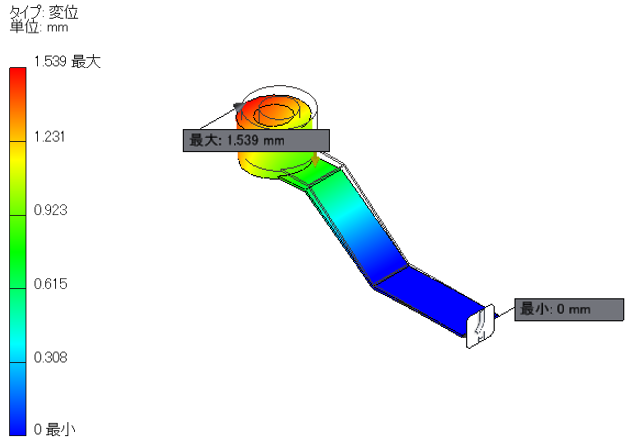

- 結果が表示されます。
※モデルに「最大」「最小」文字を表示するには、「表示」パネルの「最大値」「最小値」コマンドを実行します。
