A0の図面なので寸法の文字と矢印の大きさを2倍くらいに大きくしたい

A0の図面なので寸法の文字と矢印の大きさを2倍くらいに大きくしたいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

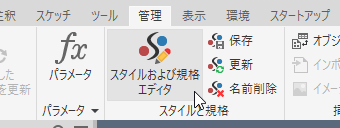

1. 図面を開き、「管理」タブ→「スタイルおよび規格エディタ」を実行します。

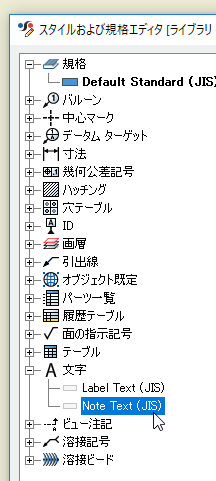

2. 「文字」を展開し、「Note Text（JIS）」を選択します。

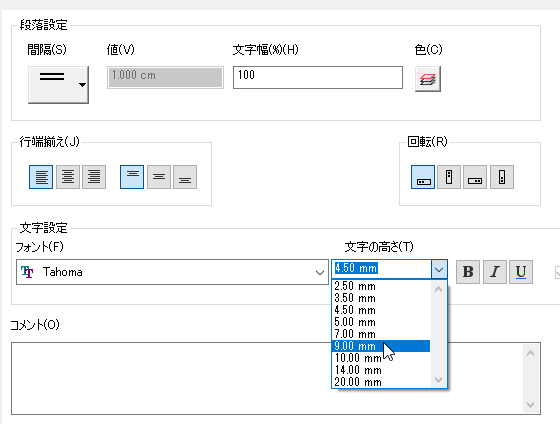

3. 「文字の高さ」を2倍の大きさに変更します。

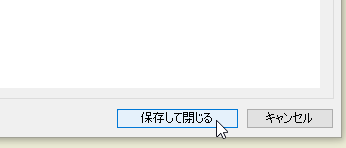

4. 「保存して閉じる」をクリックします。

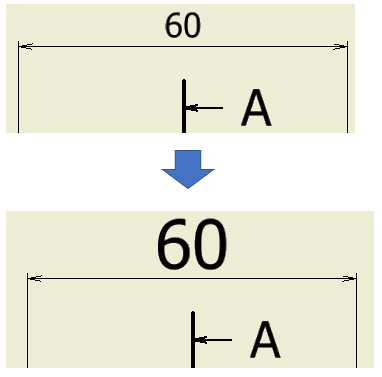

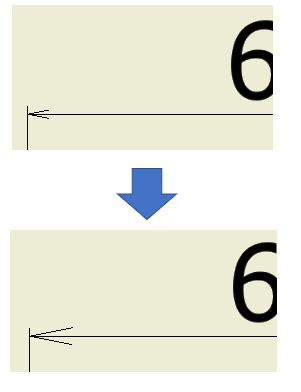

5. 文字の大きさが変更されました。



6. 次に矢印の大きさを変更します。

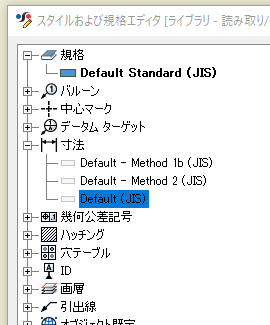

   「寸法」を展開し、「Default（JIS）」を選択します。

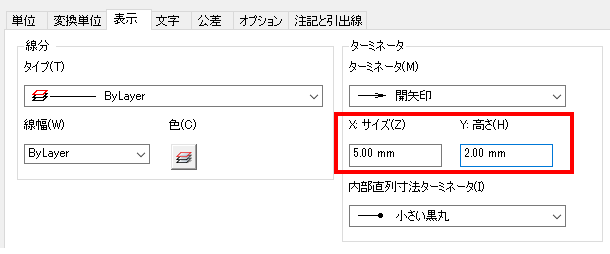

7. 「表示」タブを開き「Xサイズ」と「高さ」を2倍の大きさに変更します。

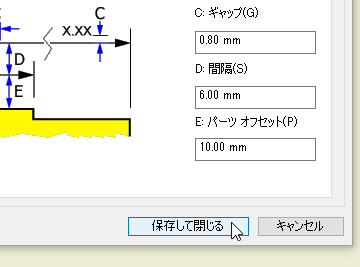

8. 「保存して閉じる」をクリックします。



9. 矢印の大きさが変更されました。
