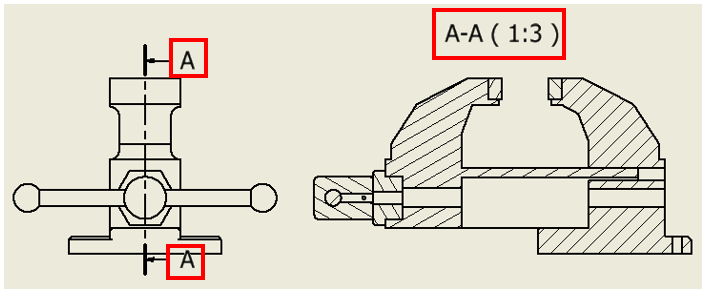

idwで詳細図や断面図ラベル(Aや尺度表記)の文字高さを変更したい


idwで詳細図や断面図ラベル(Aや尺度表記)の文字高さを変更したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

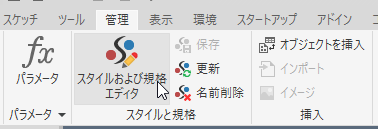

  1. 「スタイル及び規格エディタ」を開きます。

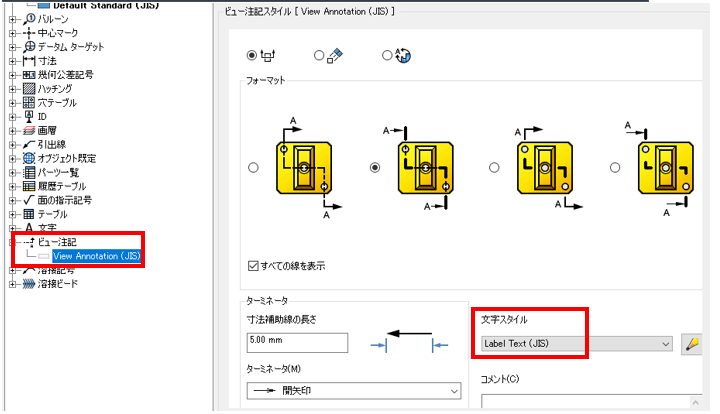

  2. 「ビュー注記スタイル」を開き、断面図や詳細図で使用されている「文字スタイル」を確認します。

  3. 「文字」から文字スタイルを開きます。

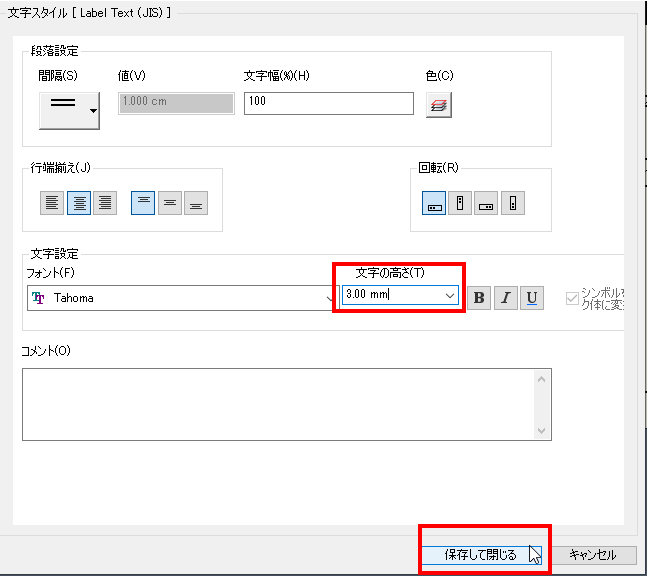

  4. 「文字の高さ」を5㎜から3㎜に変更し、保存して閉じます。

  5. 文字が小さくなったことがわかります。
