アセンブリで一部のパーツだけを表示した状態の質量を計測したい

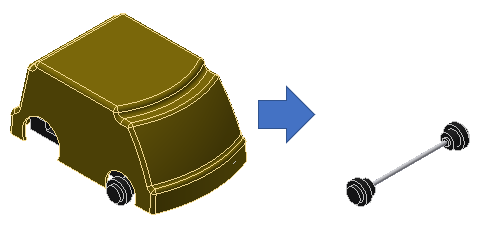

アセンブリで一部のパーツだけを表示した状態の質量を計測したいときの操作方法をご紹介します。
パーツの表示非表示では質量に影響がないが、省略は質量に影響があるので詳細レベルリプレゼンテーションを使用する必要があります。
前提条件:ビューリプレゼンテーションでいくつかの表示状態を作成してある状態

操作方法紹介動画

操作手順

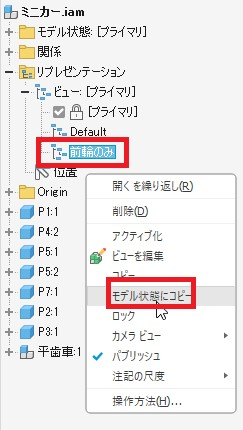

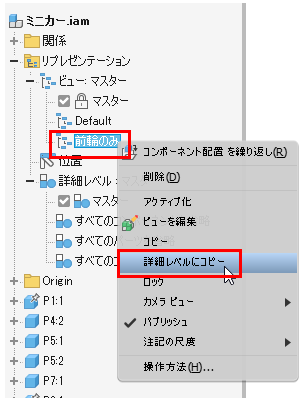

  1. 質量計測したいビューリプレゼンテーションを右クリックし、「詳細レベルにコピー」をクリックします。
    ※2022以降は「モデル状態にコピー」に変更されました。

    モデル状態にビューリプレゼンテーションがコピーされました。

  2. コピーしたモデル状態をダブルクリックし、アクティブにします。

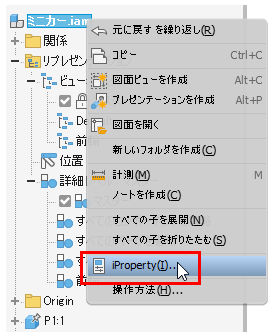

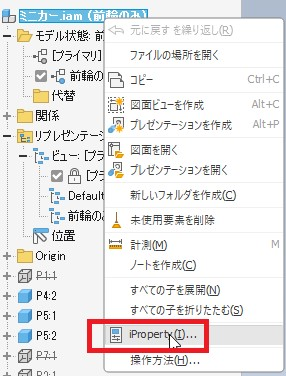

  3. アセンブリ名を右クリックし、「iproperty」を開きます。

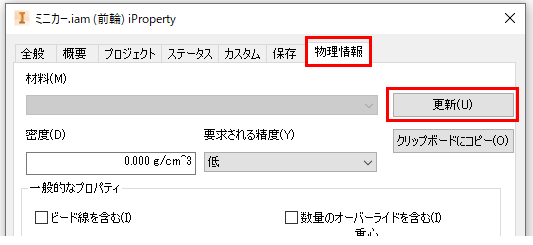

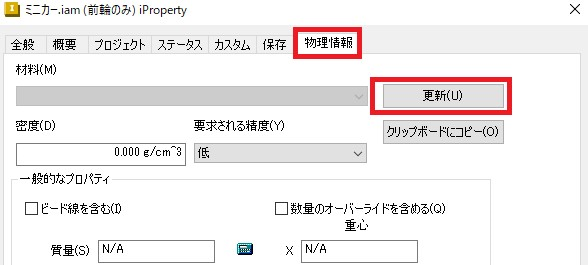

  4. 「物理情報」タブを開き、「更新」をクリックし、質量を更新します。

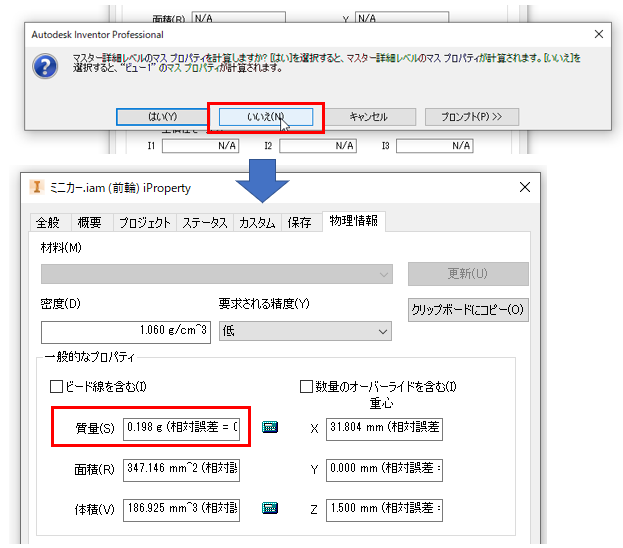

  5. 「いいえ」をクリックすることで、マスプロパティが計算されます。
