アセンブリ内のいくつかのパーツをサブアセンブリにしたい


アセンブリ内のいくつかのパーツをサブアセンブリにしたいときの操作方法をご紹介します。

  1. サブアセンブリにしたいパーツを複数選択します。

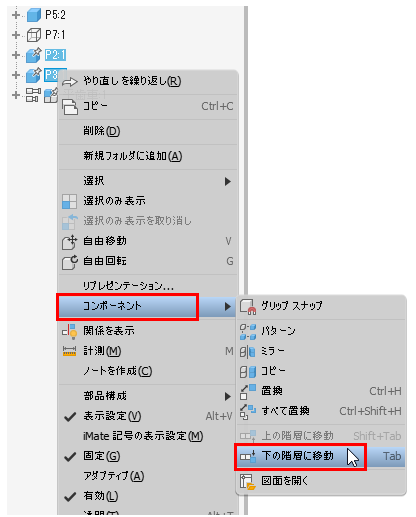

  2. 右クリックし「コンポーネント」→「下の階層に移動」をクリックします。

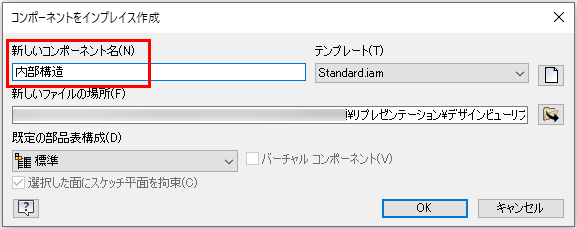

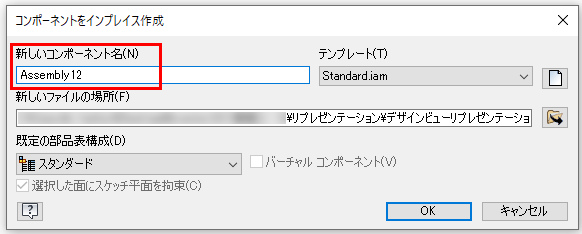

  3. インプレイス作成画面が表示されるので、アセンブリ名を入力しOKをクリックします。

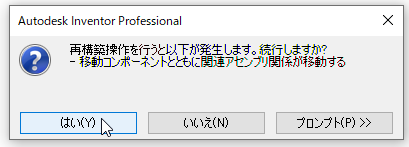

  4. 下図の画面が表示されるので、「はい」をクリックします。

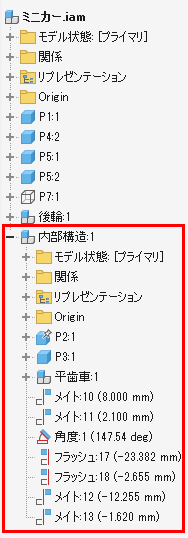

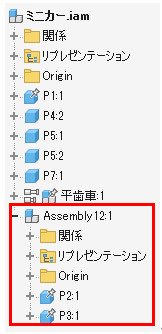

  5. 下の階層にアセンブリが作成されました。

操作方法紹介動画
