ボルト締結でボルトナットを配置したときにアセンブリにならなくなってしまった


ボルト締結でボルトナットを配置したときにアセンブリにならなくなってしまったときの対処方法をご紹介します。

トラブル状況

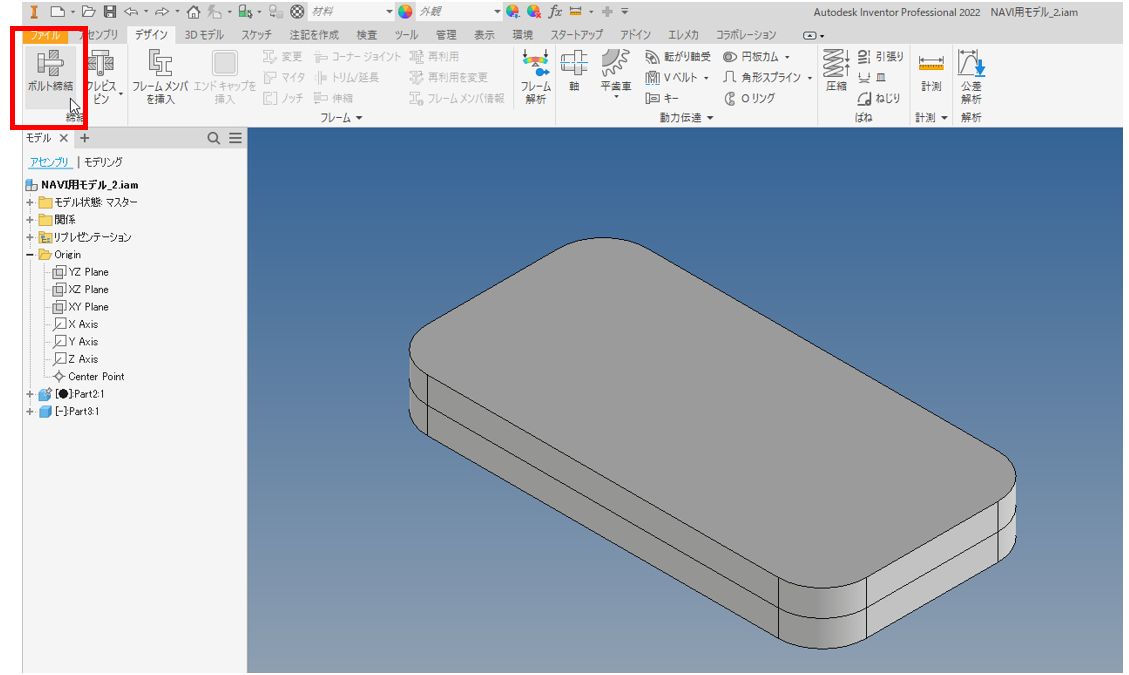

  1. アセンブリで「ボルト締結」を実行します。

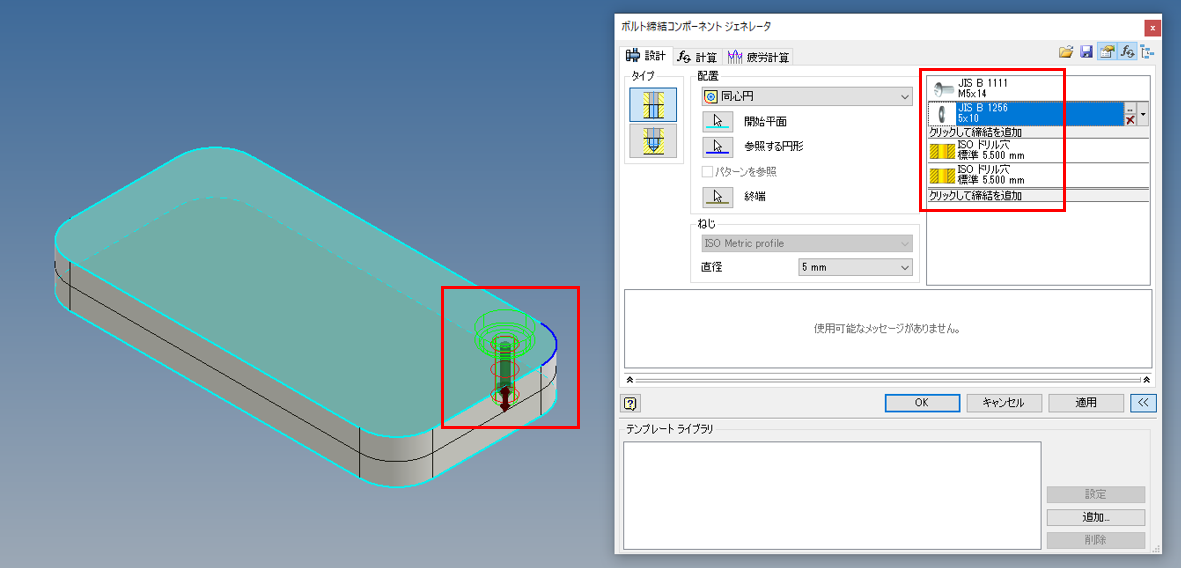

  2. 下記の設定でボルトナットを作成したとします。

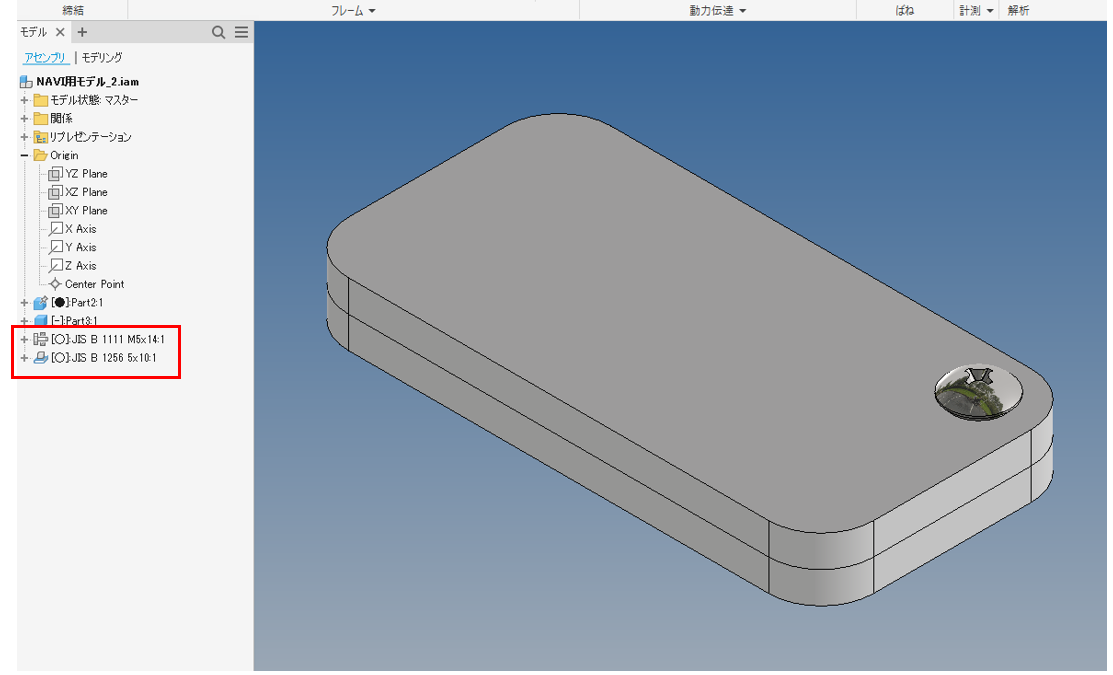

  3. ボルトナットは配置されましたが、アセンブリとして配置されていません。

解決方法

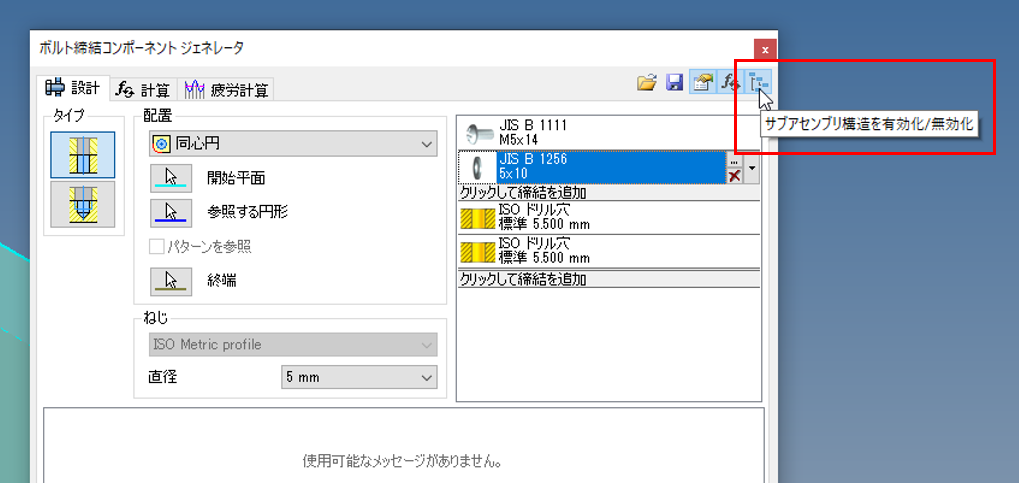

ボルト締結画面右上の「アセンブリ構造を有効化/無効化」を有効化にした状態で配置することでアセンブリとして配置されます。

※作成配置後は「デザインアクセラレーターで編集」ではアセンブリ構造の有効化/無効化ができません。
