スケッチ編集時に座標系エラーが表示されるが修正方法がわからない


スケッチ編集時に座標系エラーが表示される時の対処方法をご紹介します。

トラブル状況

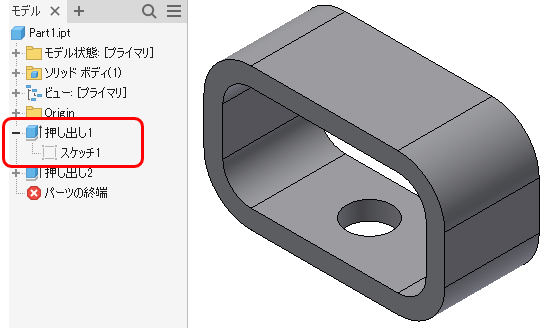

下記のようなモデルがあったとして、押し出し1のスケッチを編集します。

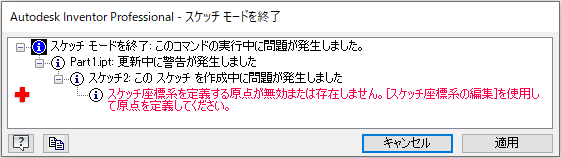

スケッチ終了時に座標エラーが表示されました。

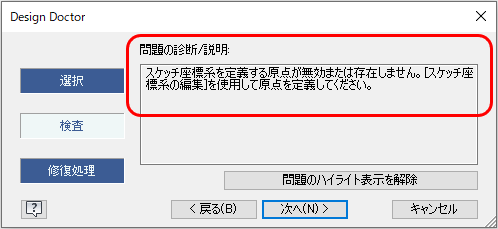

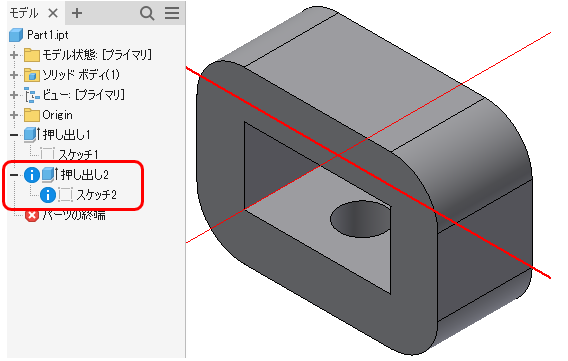

「適用」をクリックすると下記のようにエラー表示されてしまいます。

解決方法

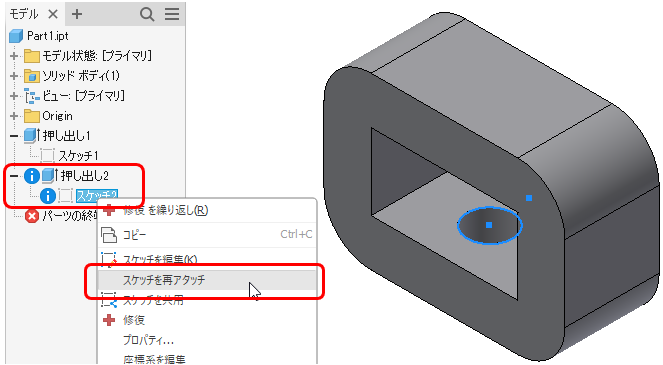

このようなエラーが表示された場合は、エラー表示されている押し出し2のスケッチを右クリックし、「スケッチを再アタッチ」を選択します。

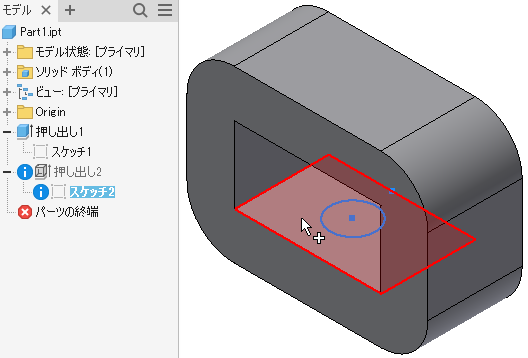

面を指定し直します。

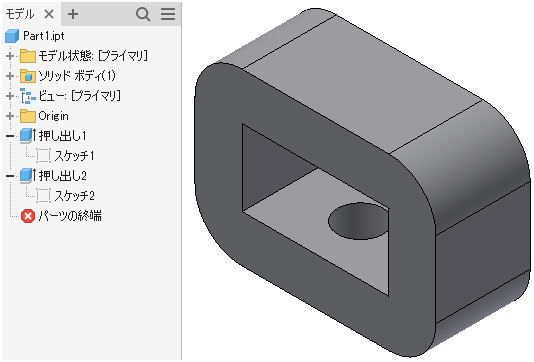

エラー表示が消えました。
