他のパーツの面までパーツを押し出したいが、曲面を指定できない
他のパーツの面までパーツを押し出したいが、曲面を指定できないときの対処方法をご紹介します。
操作方法紹介動画
トラブル状況

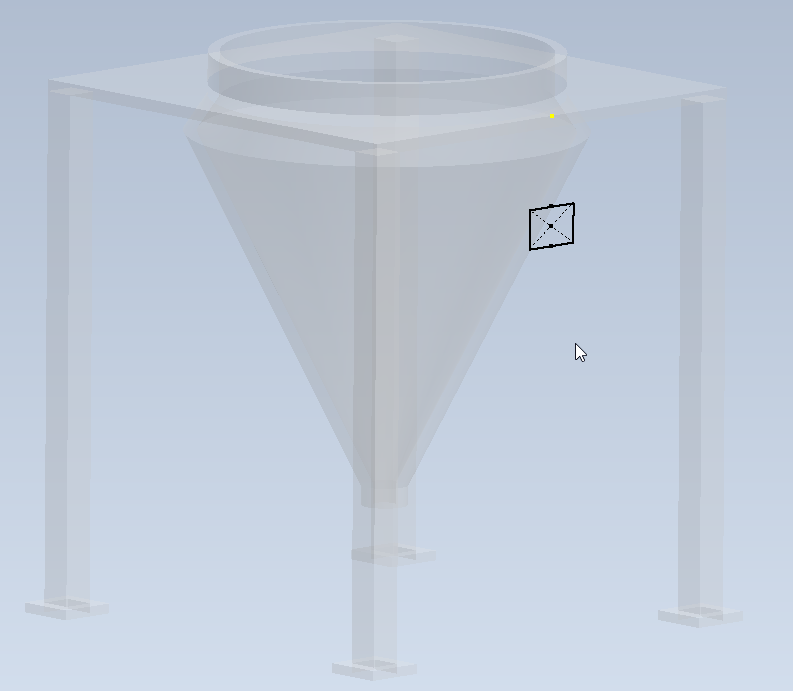

- パーツ作成時、円錐面まで押し出ししようとしますが終了位置の面に円錐面が選択できません。
解決方法
押し出し-終点の場合、終点面が平面であれば他のパーツの面を指定することができます。終点面が曲面の場合は指定できいのでパーツを取り込みます。

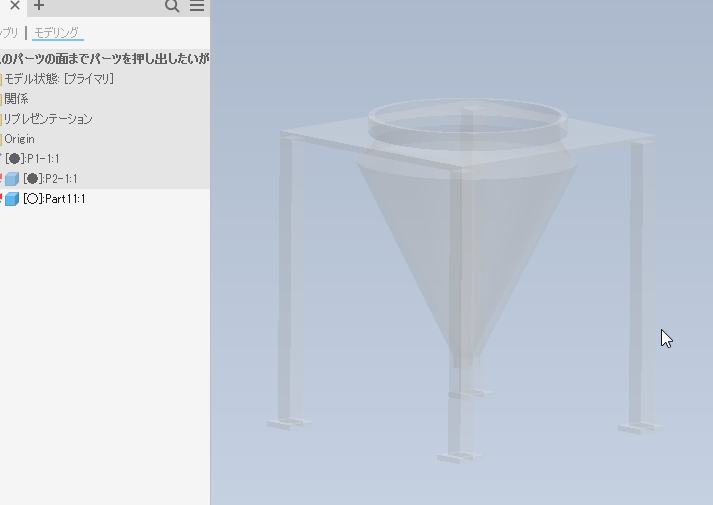

- パーツを編集画面にします。
- スケッチを作成します。

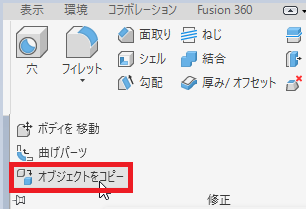

- 「修正」→「オブジェクトをコピー」を実行します。

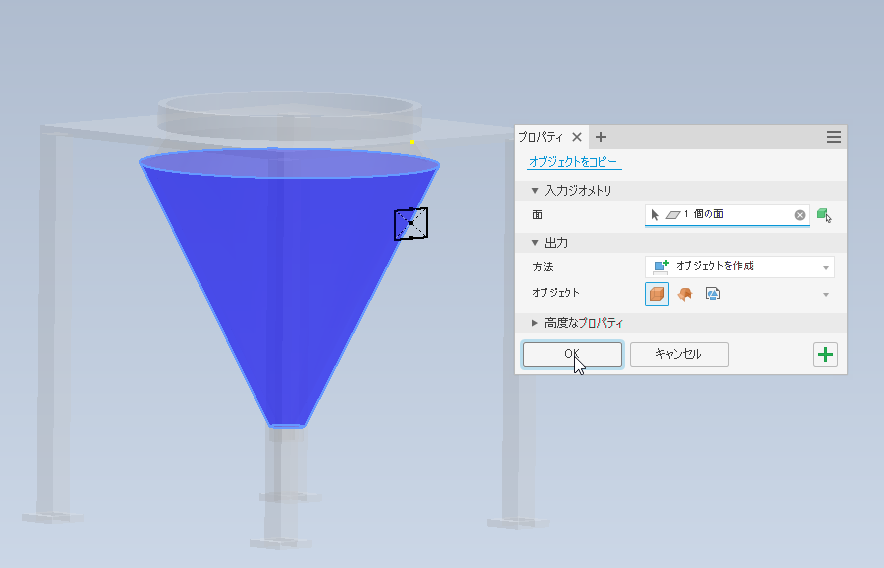

- 円錐面(取り込みたい面)を選択します。
OKします。

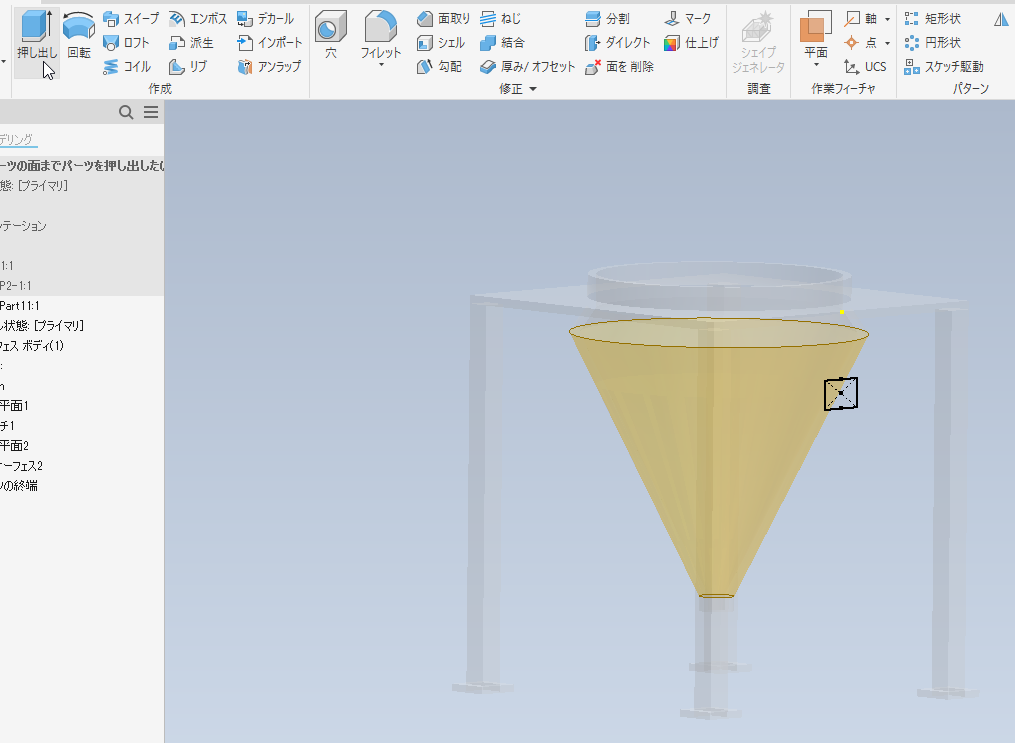

- 押し出しを実行します。

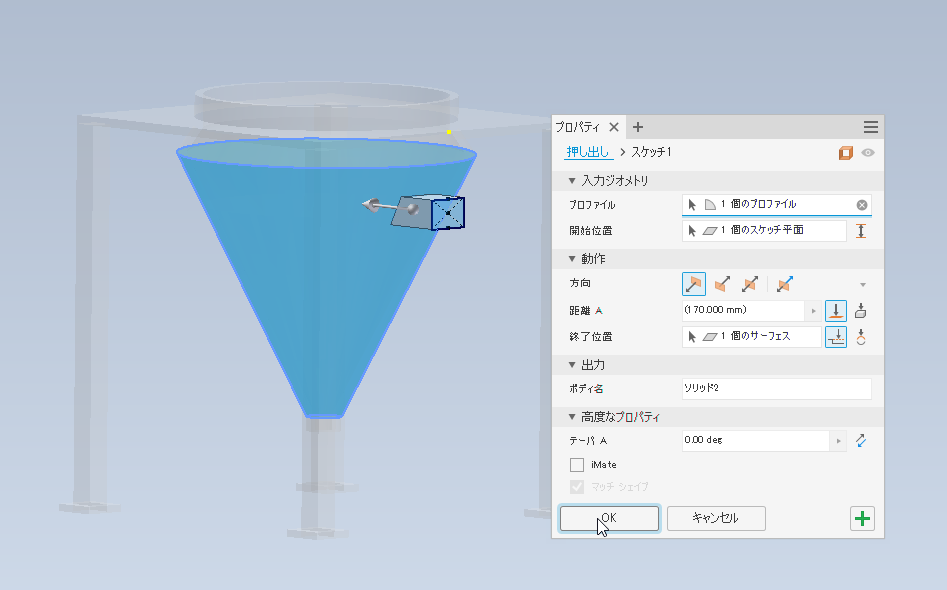

- 終了位置に円錐面を選択できるようになりました。

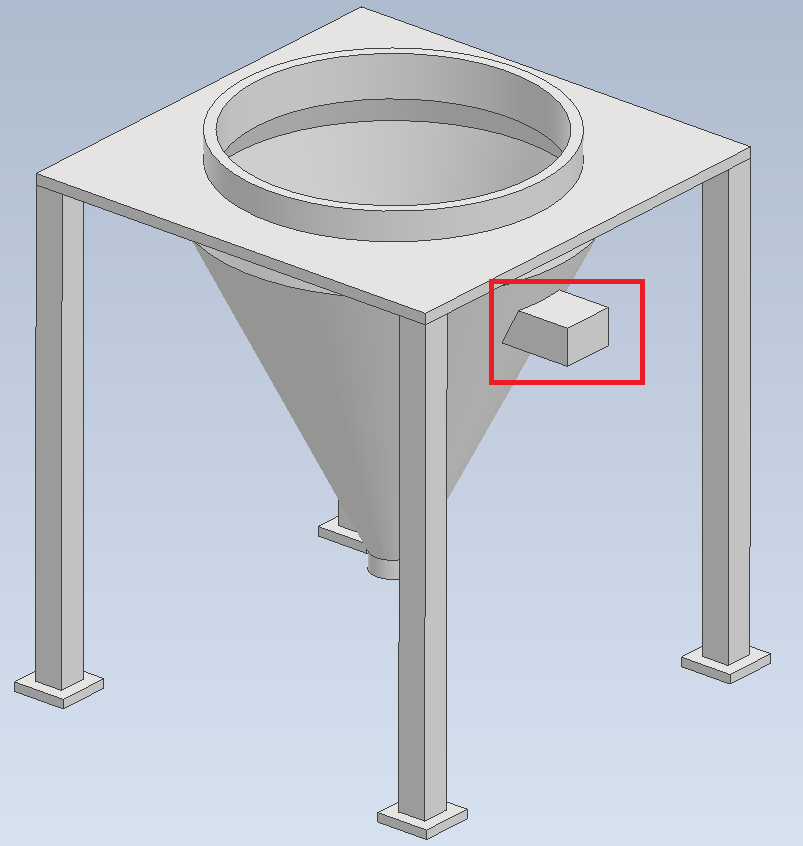

- 曲面のパーツまでパーツを押し出しできました。
