アセンブリで拘束したときにパーツが動かない(プレビューが表示されない)


Invnetorのアセンブリで拘束したときにパーツが動かない(プレビューが表示されない)ときの対処方法をご紹介します。

トラブル状況

  1. アセンブリを新規作成します。

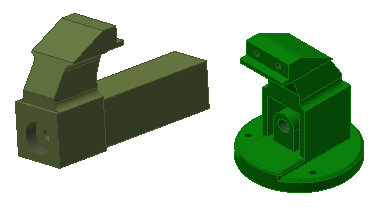

  2. 練習問題-16フォルダの中の「P16-2ベース」と「P16-3締付金具」を配置します。
    練習問題-16フォルダダウンロード(2016形式)

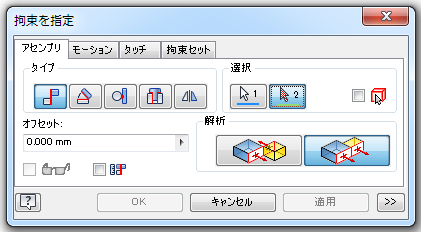

  3. を実行し、2つのパーツの側面をメイトで選択します。


  4. 選択ができたらOKをクリックします。
    プレビューが表示されません。

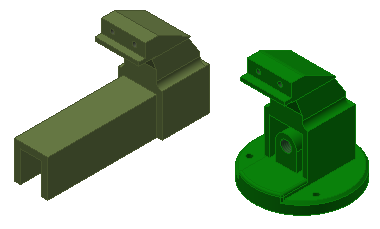

  5. パーツをドラッグしたり、更新したりするとパーツがくっつきます。

解決方法

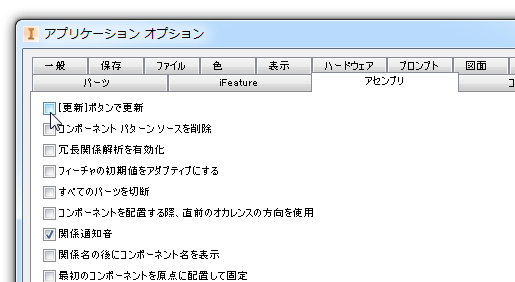

  1. 「ツール」タブの中の「アプリケーションオプション」を開きます。

  2. 「アセンブリ」タブの中の「[更新]ボタンで更新」のチェックを外します。

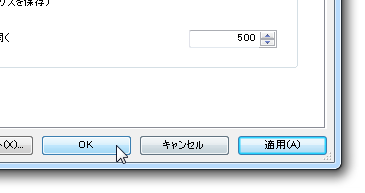

  3. 選択できたらOKをクリックします。

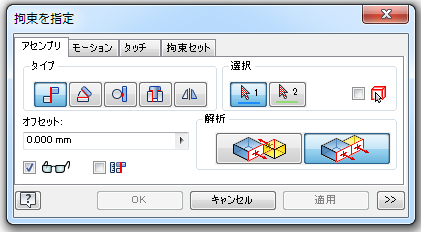

  4. 再度、先程と同じように拘束してみましょう。
    プレビューが表示されました。
