idwのスケッチで線を作成しスケッチを終了すると線が消えてしまう


Inventorの図面でスケッチに線を作成し、スケッチを終了すると線が消えてしまうときの対処方法をご紹介します。

トラブル状況

  1. 図面を開き、ベースビューを配置します。

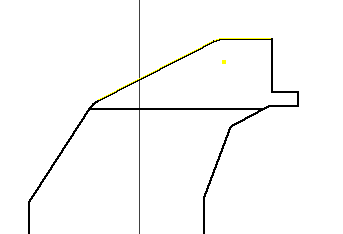

  2. ビューを選択し、2Dスケッチを開始します。

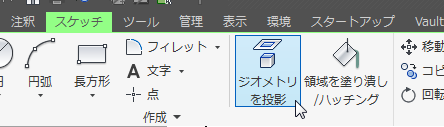

  3. 線を投影します。

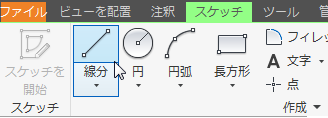

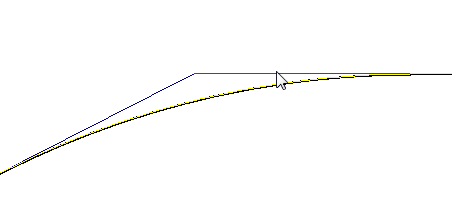

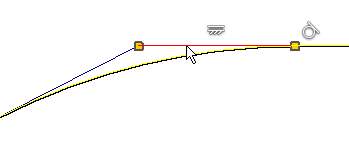

  4. 線分を作成します。

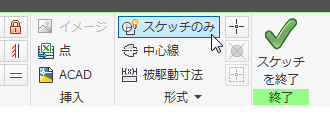

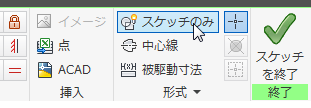

  5. 線を選択し、「スケッチのみ」コマンドをクリックします。

  6. スケッチを終了してください。

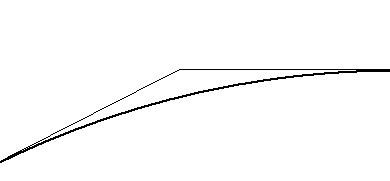

    線が消えてしまいました。

解決方法

  1. 再度スケッチに戻り、線を選択し、「スケッチのみ」コマンドをクリックします。

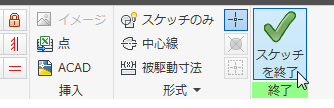

  2. スケッチを終了します。

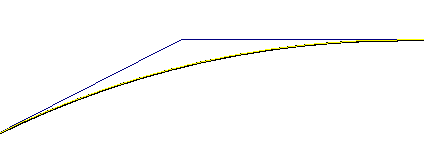

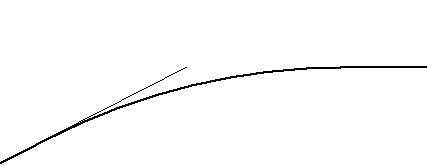

  3. スケッチを終了しても線が消えなくなりました。

スケッチのみをうまく利用することで、「寸法上必要だけど表示させたくない線」を作成することができます。
