図面にねじ線が表示されない


Inventorで図面を作成した際に、ねじ穴のねじ線が表示されないときの対処方法をご紹介します。

トラブル状況

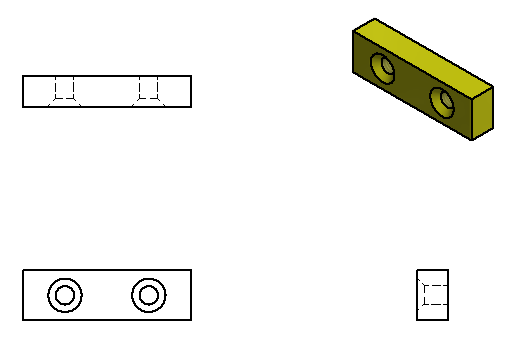

  1. 図面を作成します。
    ねじ線が表示されていません。

解決方法

  1. ねじ線を表示させたいビューをダブルクリックします。

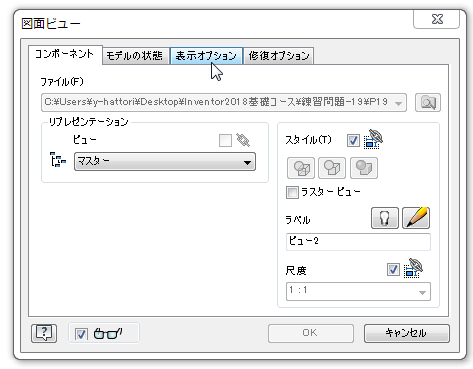

  2. 「図面ビュー」ダイアログが表示されるので「表示オプション」タブを選択します。

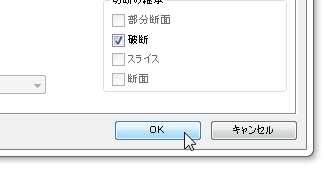

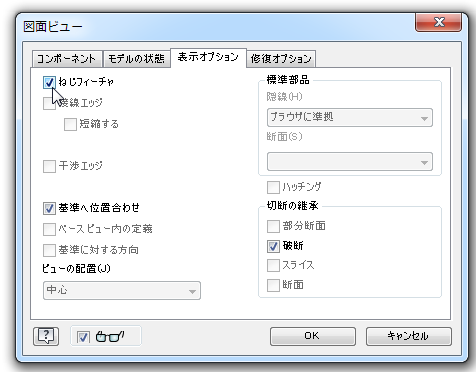

  3. 「ねじフィーチャ」にチェックを入れ、OKをクリックします。

  4. ねじ線が表示されました。
