アセンブリ内で最初のパーツが固定されていない


Inventorのアセンブリで最初に配置したパーツが固定されていない、原点からずれているときの対処方法をご紹介します。

トラブル状況

  1. 新規アセンブリを開き、最初のパーツを原点に固定せず、アセンブリを作成します。

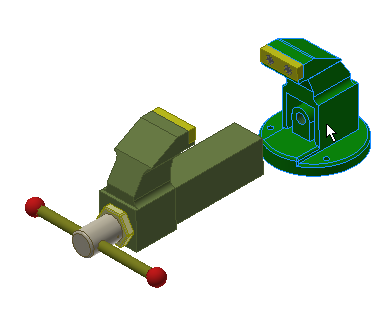

  2. 最初に配置したパーツを動かしてみましょう。
    原点に固定されていないので動いてしまいます。

解決方法

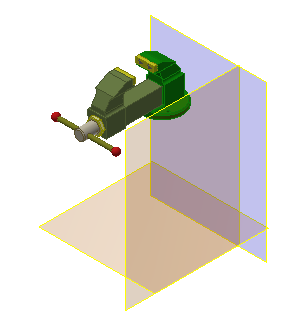

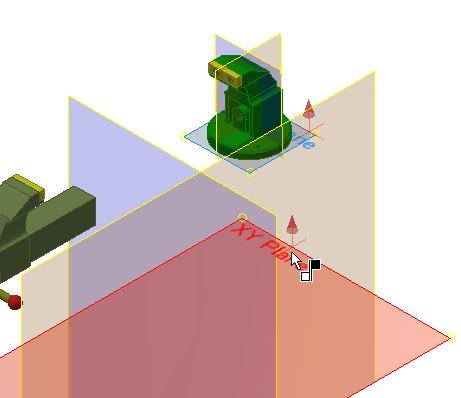

  1. アセンブリのXYZ平面を表示させます。

  2. 最初に配置したパーツのXYZ平面も表示させます。

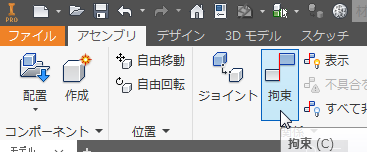

  3. 「拘束」コマンドを実行します。

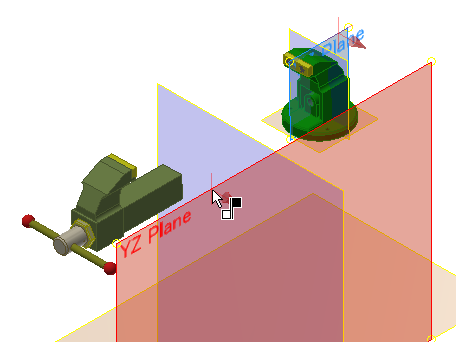

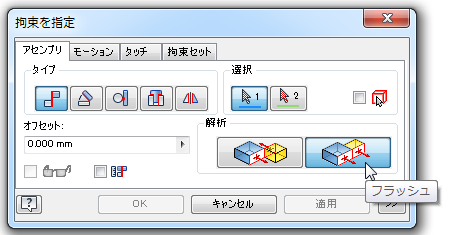

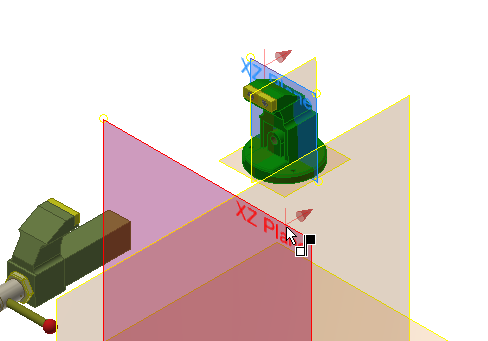

  4. 「フラッシュ」拘束でアセンブリとパーツのXYZ平面同士を拘束します。

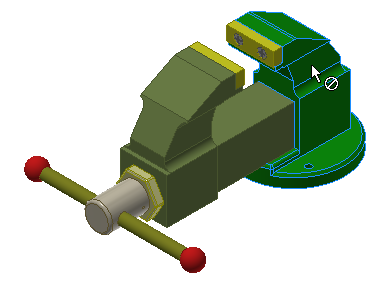

  5. 最初に配置したパーツを固定します。
    操作:パーツを右クリック→「固定」

  6. 先程のフラッシュ拘束を削除します。

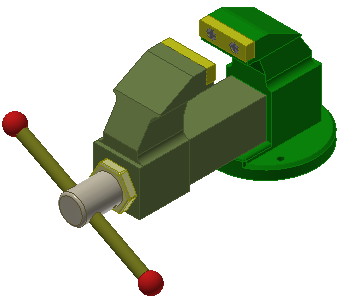

  7. パーツが原点に固定され動かなくなりました。
