アセンブリ図面で一部のパーツを非表示にしたいができない


Inventorでアセンブリ図面を作成した際に、一部のパーツを非表示にしたいときの操作方法をご紹介します。

トラブル状況

  1. 「練習問題-19」フォルダの中の「A19-1万力.iam」を開きます。
    練習問題-19フォルダダウンロード(2016形式)

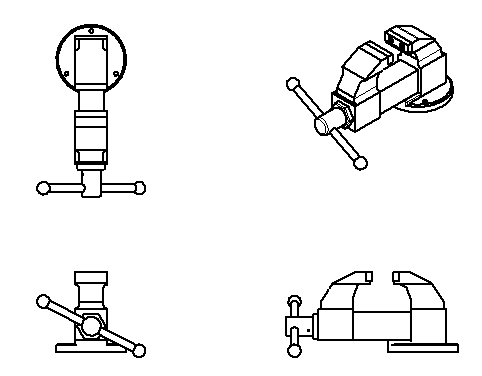

  2. 図面を作成します。

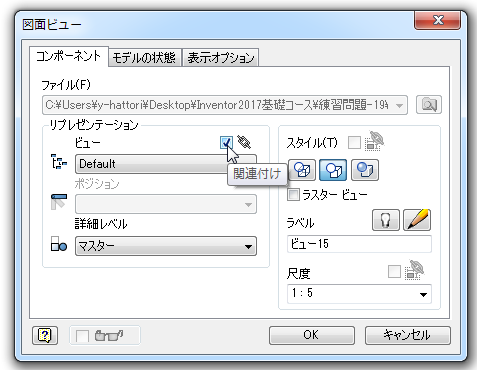

    ※ビューを配置時に「図面ビュー」ダイアログの「関連付け」にチェックを入れます。

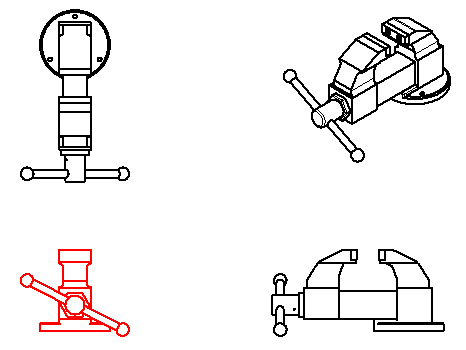

  3. 下図の赤いビューの「P19-12ベース」を非表示にします。
    ブラウザで「P19-12ベース」を右クリックすると「表示設定」が選択できません。

解決方法

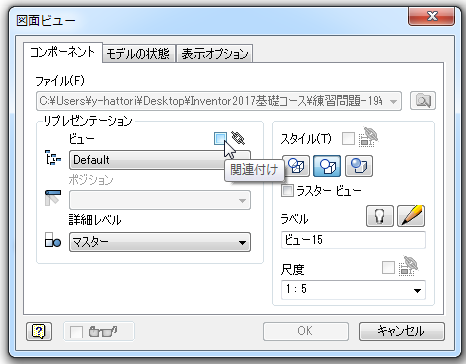

  1. ビューをダブルクリックし、「図面ビュー」ダイアログを表示させ、「関連付け」のチェックを外します。

  2.  再度「P19-12ベース」を右クリックし「表示設定」を選択します。
    ※「関連付け」のチェックを外したので、選択することができました。

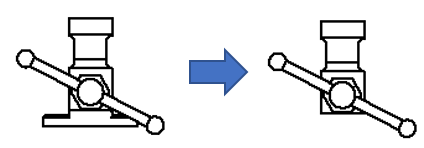

  3. 「P19-12ベース」が非表示になりました。
  4. 3Dモデル上でもパーツの表示/非表示を制御することができます。

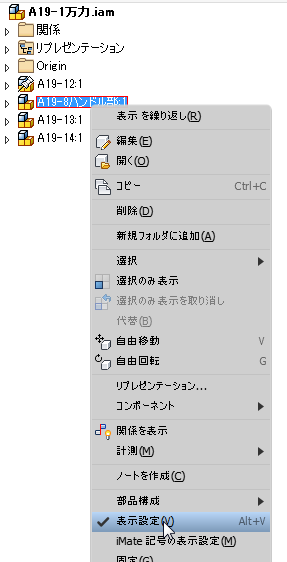

    ブラウザから「A19-8ハンドル部」を非表示にします。

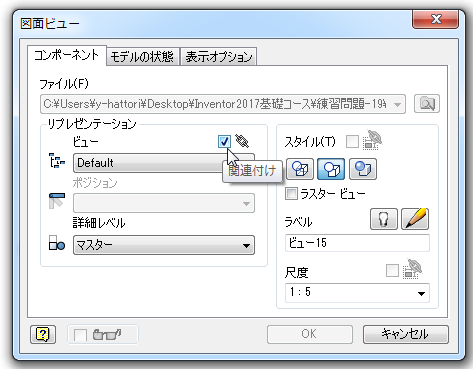

  5. 図面を開き、ビューをダブルクリックし、「図面ビュー」ダイアログの「関連付け」にチェックを入れます。

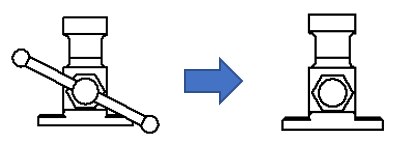

  6. 「P19-8ハンドル部」が非表示になりました。
