図面でビューを右クリックしてもメニューの一部が選択できない


Inventorの図面でビューを右クリックしてもメニューの一部がグレーアウトしていて選択できないときの対処方法をご紹介します。

トラブル状況

  1. 図面を作成します。

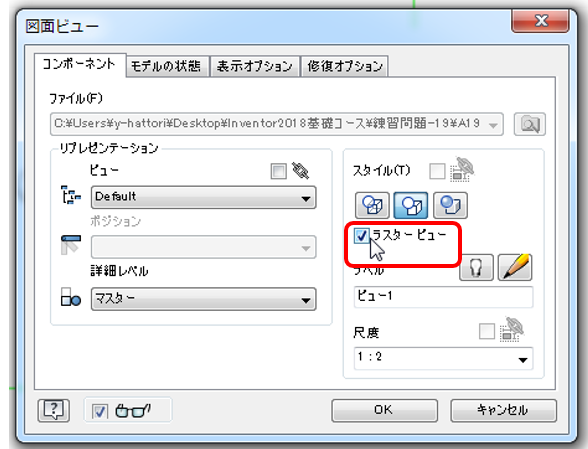

    ビューを配置時に「図面ビュー」ダイアログの「ラスタービュー」にチェックを入れます。

  2. ビューを右クリックし、メニューを表示します。

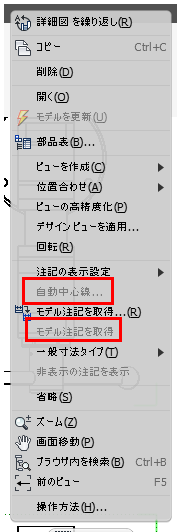

    「自動中心線」「モデル注記を取得」がグレーアウトしていて選択できません。

解決方法

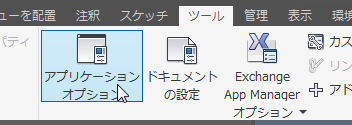

  1. 「ツール」タブの「アプリケーションオプション」を選択します。

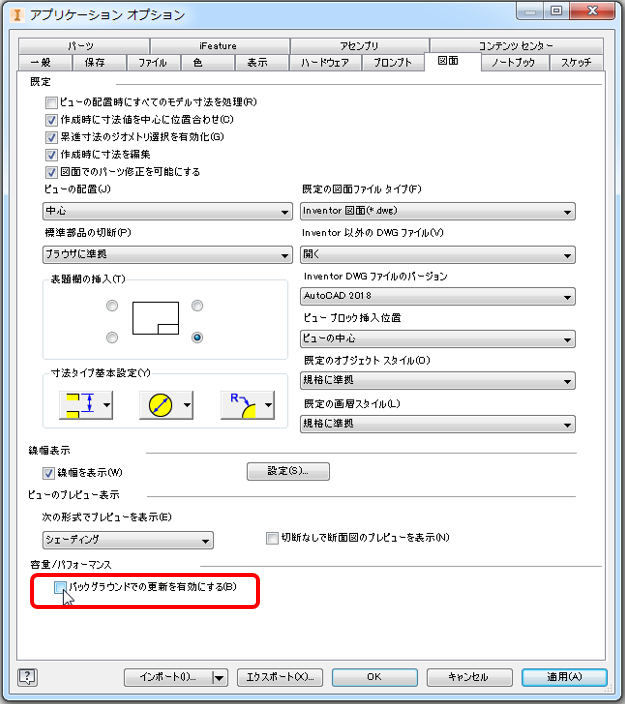

  2. 「図面」タブの「バックグラウンドでの更新を有効にする」のチェックを外し、OKをクリックします。
    ※容量が大きいアセンブリは図面を作成した際に、勝手に「ラスタービュ」にチェックが入ってしまいます。それを防ぐための操作方法になります。

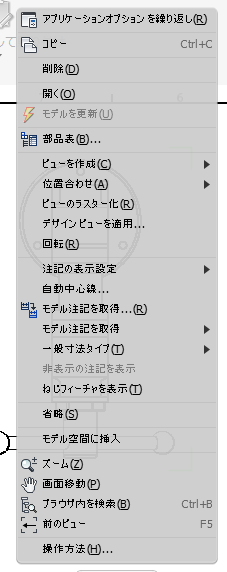

  3. 先程選択できなかったメニューが選択できるようになりました。
