ねじ穴でISO Metric profileが一番上に来ない

Inventorでねじ穴を作成した際に「ねじのタイプ」の中の「ISO Metric profile」が一番上に来ないときの対処法方をご紹介します。

トラブル状況

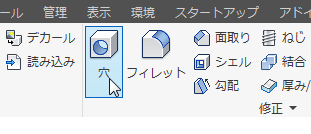

1. 「穴」コマンドからねじ穴を作成します。

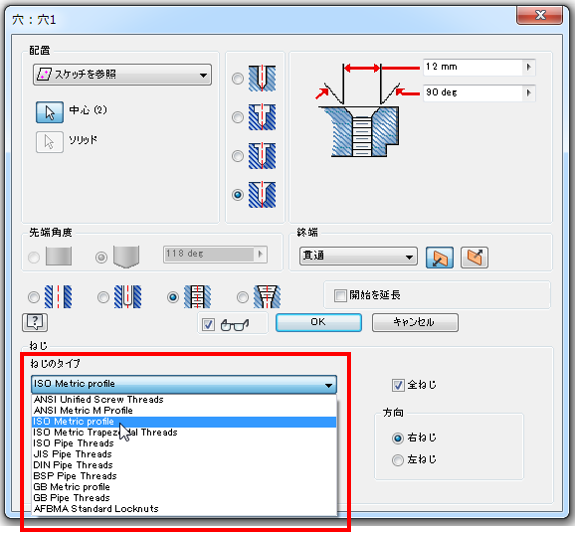

2. 「ねじのタイプ」から「ISO Metric profile」を選択します。
   「ISO Metric profile」が一番上にありません。



解決方法

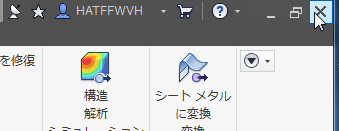

1. Inventorを閉じます。

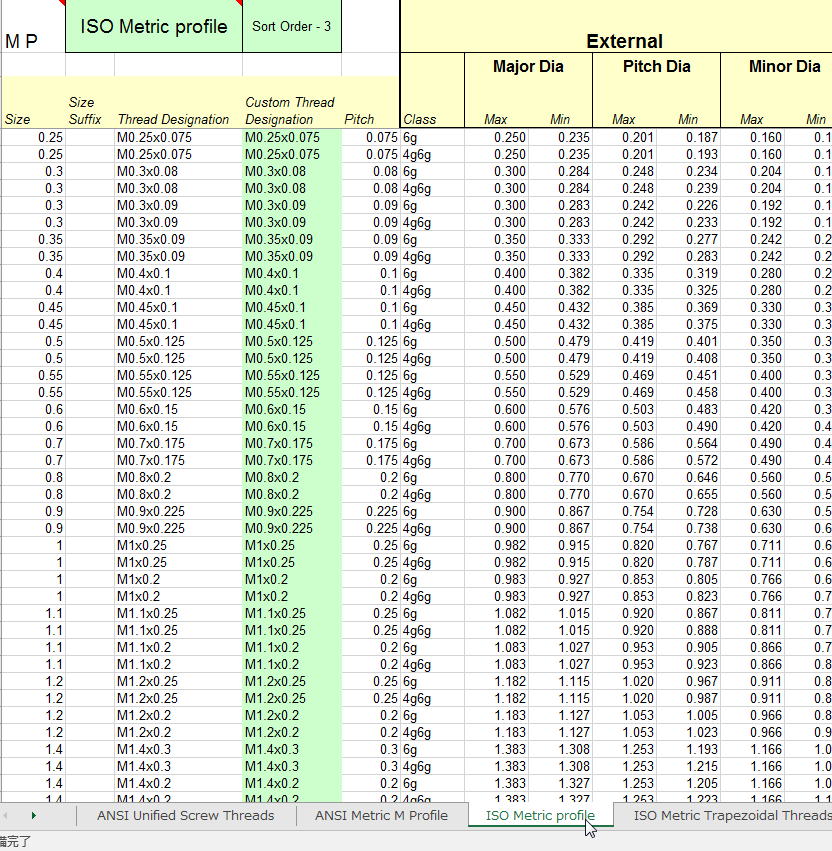

2. “C:\Users\Public\Documents\Autodesk\Inventor 2018\Design Data\XLS\ja-JP\thread.xls”を開きます。

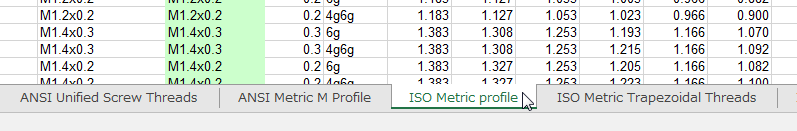

3. 「ISO Metric profile」シートを開きます。

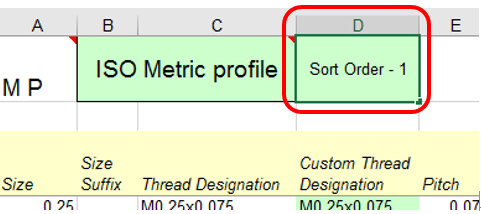

4. D1セルの「Sort Order-3」を「Soft Order-1」に変更します。

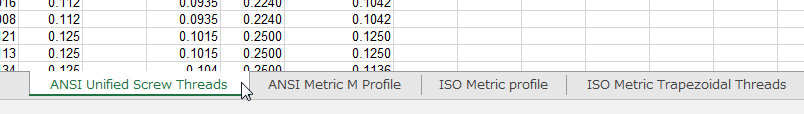

5. 次に「ANSI Unified Screw Threads」シートを開きます。

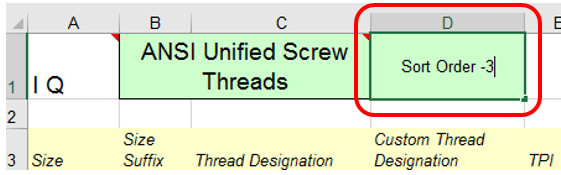

6. D1セルの「Soft Order-1」を「Soft Order-3」に変更します。



7. 上書き保存し、閉じます。

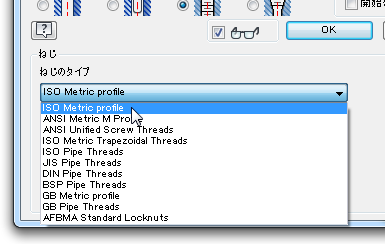

8. 再度Inventorを起動し、「ねじのタイプ」から「ISO Metric Profile」が一番上にあるか確認します。
