図面にモデルのスケッチを表示したい


Inventorの図面にモデルのスケッチを表示し、寸法も取得したいときの操作方法をご紹介します。

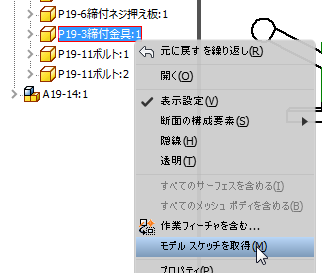

  1. 図面のブラウザでスケッチを表示させたい部品を右クリックし、「モデル スケッチを取得」を選択します。

  2. 部品を展開して、スケッチの横に「>」が作成されたことを確認してください。
    スケッチが図面に取得されました。

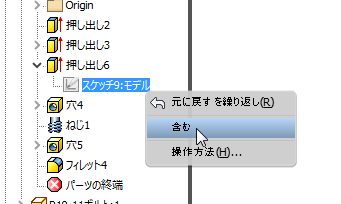

  3. スケッチを展開して、「スケッチ:モデル」を右クリックし「含む」を選択します。

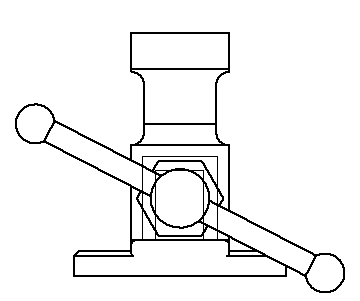

  4. スケッチが表示されました。

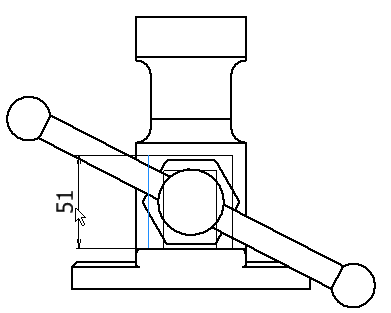

  5. 寸法は取得できないので、idwの寸法コマンドで寸法を記入してください。
