新しいInventorのデータを古いInventorに渡す方法


新しいInventor 2018のデータを古いInventor 2017に渡す方法方法をご紹介します。
社内で2018と2017が混在している、または、2017を使用している取引先に2018からデータを渡す方法です。

トラブル状況

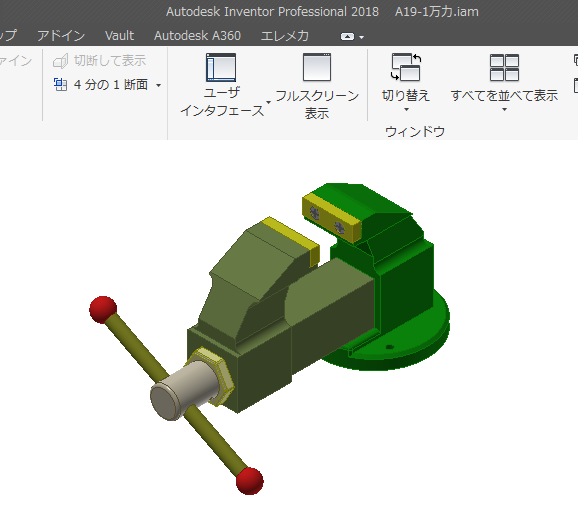

  1. データを2018で開きます。

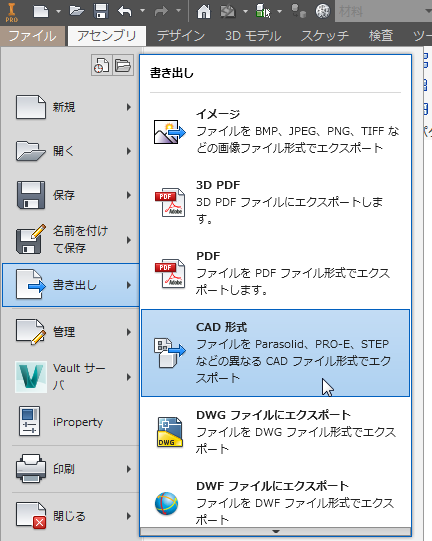

  2. ParaSolid(x_t)に変換します。(2017で読めるバージョンのParasolidに変換します)

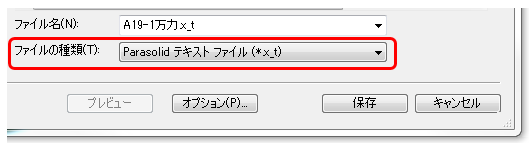

  3. 「ファイルの種類」を「Parasolid テキスト ファイル(*x_t)」にします。

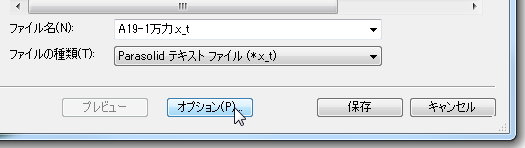

  4. 「オプション」をクリックします。

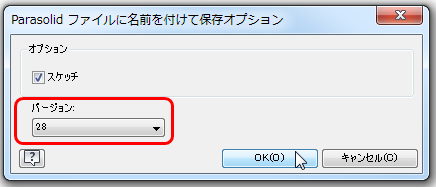

  5. 「バージョン」を「28」(2017で読めるバージョン)に変更し、OKをクリックします。
    ※2017でどのバージョンが読めるのかを確認するには、2017で下図と同じ画面を出して一番上のバージョンを確認してください。

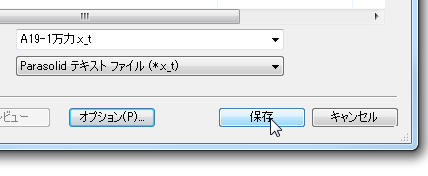

  6. 「保存」をクリックします。

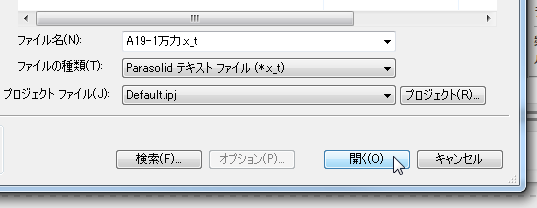

  7. Parasolidを2017で開きます。

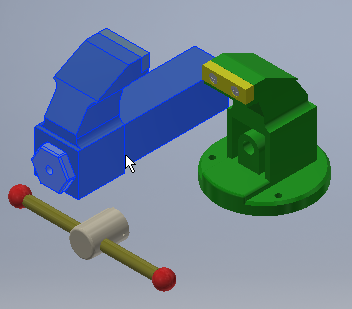

  8. アセンブリとして保存します。
    ※パーツのスケッチ、フィーチャ、アセンブリの拘束はすべてなくなります。
