ダウンロードしたDXFをスケッチにコピーしたらインチサイズで貼り付いてしまった


ダウンロードしたDXFをInventorのスケッチにコピーしたらインチサイズで貼り付いてしまったときの対処方法をご紹介します。

トラブル状況

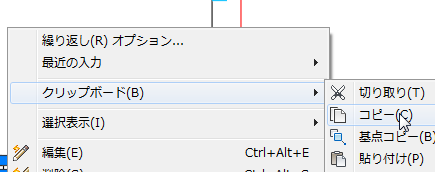

  1. ダウンロードしたDXFをコピーします。

  2. Inventorのスケッチに貼り付けます。

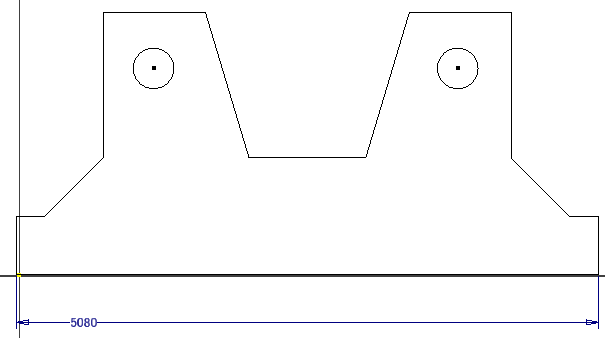

    インチサイズで貼り付いてしまいました。

解決方法

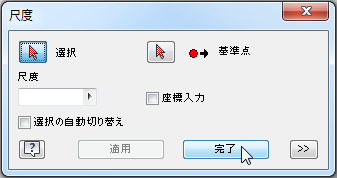

  1. スケッチの「尺度」コマンドを選択します。

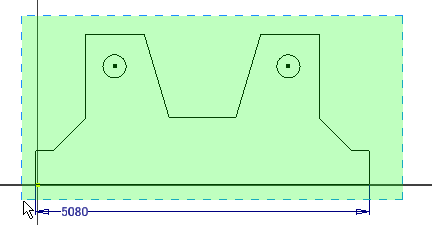

  2. スケッチを囲み選択します。

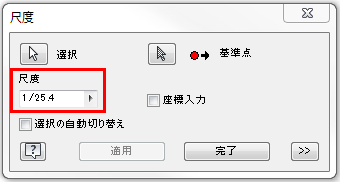

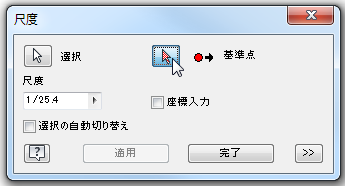

  3. 1/25.4倍にしたいので、「尺度」に「1/25.4」と入力します。

  4. 「基準点」ボタンをクリックします。基点を選択します。

  5. 基点を選択します。

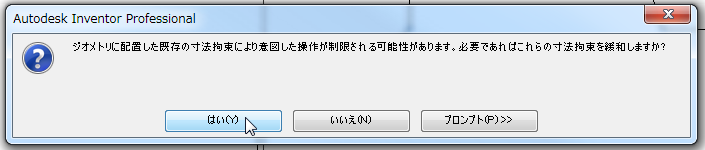

  6. 「はい」を選択します。

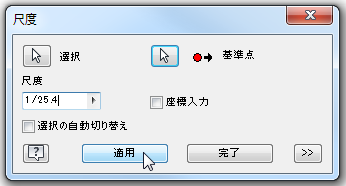

  7. 「適用」をクリックします。

  8. 「完了」をクリックします。

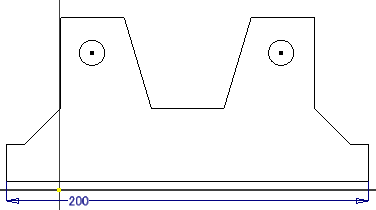

  9. 尺度が「1/25.4倍」になりました。

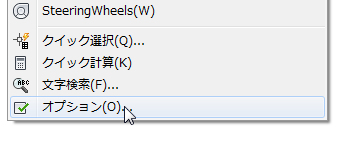

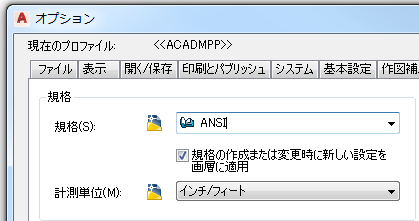

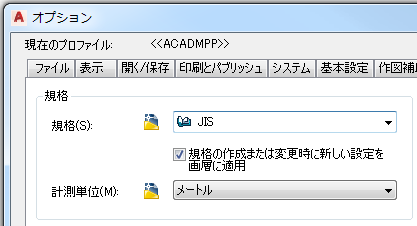

    DXFの方もインチサイズになっているので、Inventorのスケッチに貼り付ける際はACMの画面上で右クリックし「オプション」を選択し、「規格」を「ANSI」から「JIS」に変更してから貼り付けるようにしましょう。
