斜めに配置されているパーツの穴に斜めの直列寸法を作成したいが水平、垂直にしかできない


斜めに配置されているパーツの穴に斜めの直列寸法を作成したいが、水平、垂直にしかできないときの対処方法をご紹介します。

トラブル状況

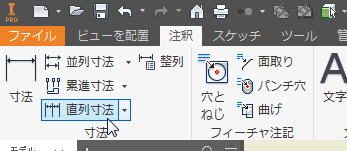

  1. 「直列寸法」コマンドを実行します。

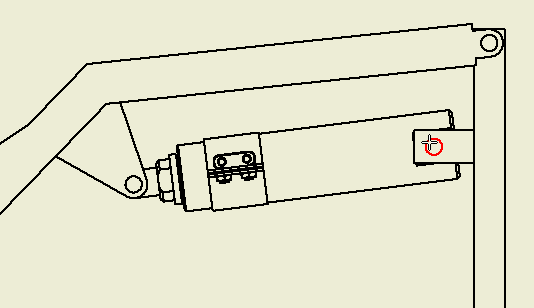

  2. パーツの穴を選択します。

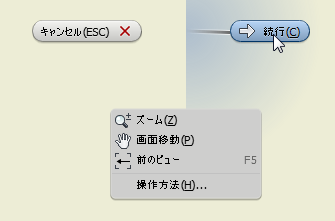

  3. 右クリックし「続行」を選択します。

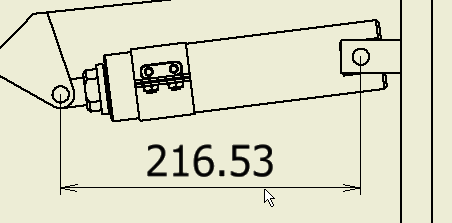

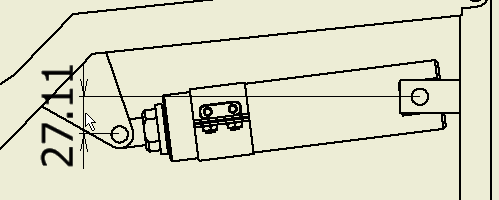

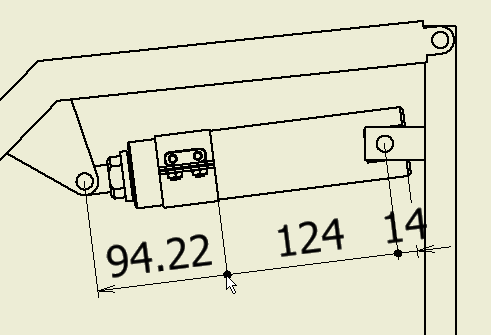

  4. 寸法が作成されましたが、水平、垂直しかできません。

解決方法

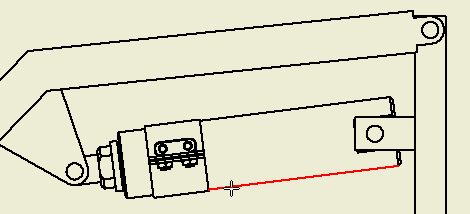

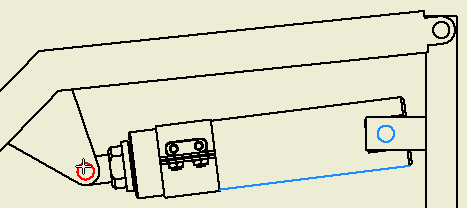

  1. 「直列寸法」コマンドを実行し、最初に斜めのエッジを選択します。

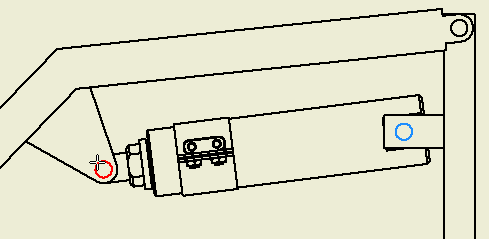

  2. 穴を選択します。

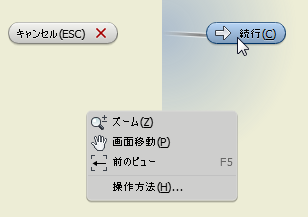

  3. 右クリックし、「続行」を選択します。

  4. 斜めの直列寸法が作成されました。
    最初に斜めのエッジを選択することで、エッジと直行する寸法が作成できます。
