図面ビューに緑の枠がつき、ブラウザ上のアイコンに斜線がついている


Inventorで図面を作成した際に、ビューに緑の枠が付きブラウザ上のビューの隣のアイコンに斜線がついているときの対処方法をご紹介します。

トラブル状況

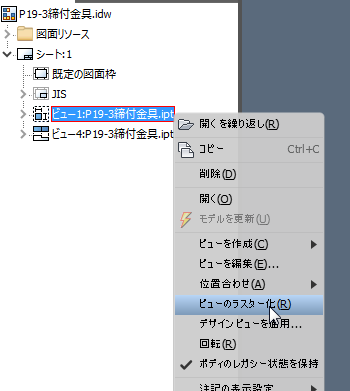

  1. ブラウザ上でビューを右クリックし、「ビューのラスター化」を選択します。

  2. ビューに緑の括弧枠が付きました。

    ブラウザ上のビューの隣のアイコンに斜線が付いています。

解決方法

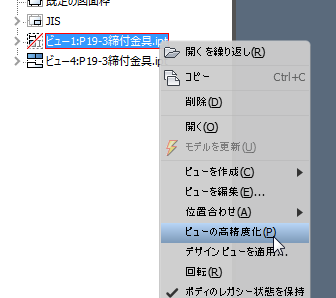

  1. ブラウザ上でビューを右クリックし、「ビューの高精度化」を選択します。

  2. 括弧枠とアイコンの斜線が無くなりました。
