図面を開くとブラウザのモデルに?マークが付いているときの対処方法


図面を開くとブラウザのモデルに?マークが付いているときの対処方法をご紹介します。

トラブル状況

  1. 図面に配置されているモデルの名前を変更します。

  2. 図面を開きます。

  3. ブラウザのモデルに?マークが付いています。
    図面に配置されていた3Dモデルのファイル名が変わってしまったため、図面とモデルのリンクが切れてしまっているようです。

解決方法

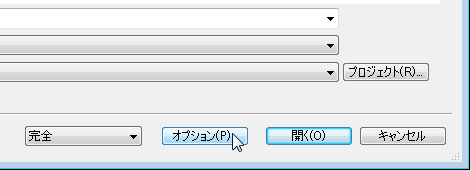

  1. 図面を選択し「オプション」を選択します。

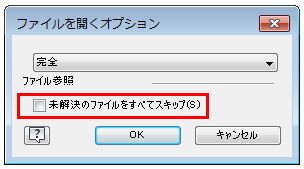

  2. 「未解決のファイルをすべてスキップ」のチェックを外し、OKをクリックします。

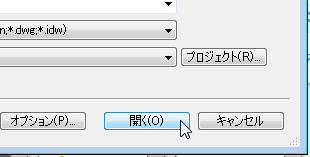

  3. 「開く」をクリックします。

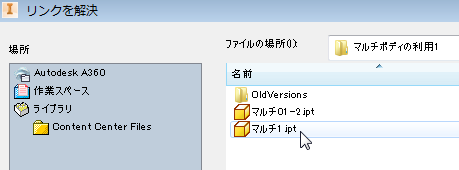

  4. 「リンクを解決」画面が表示されるので、図面に配置されていたモデルを選択します。

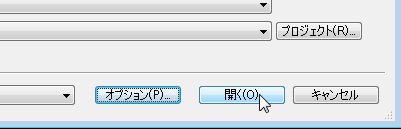

  5. 「開く」をクリックします。

  6. ?マークが消えました。
