パーツのファイル名を変更しても部品表が更新されない


パーツのファイル名を変更しても部品表が更新されないときの対処方法をご紹介します。

トラブル状況

  1. エクスプローラーでパーツのファイル名を変更します。

  2. アセンブリを開きます。

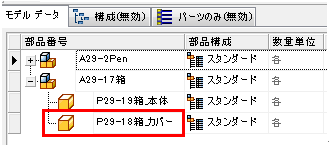

  3. 「部品表」を開き、部品番号を確認します。
    エクスプローラでファイル名を変更したため、iPropertyの「部品番号」が更新されず、部品表に反映されなかったようです。

解決方法

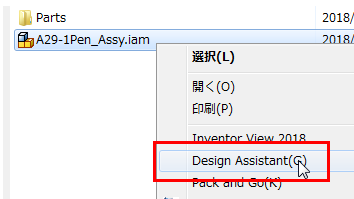

  1. アセンブリから「Design Assistant」を開きます。

  2. 「管理」アイコンを選択します。

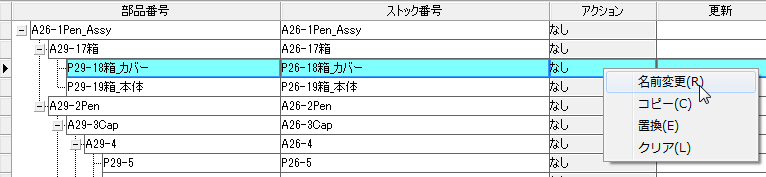

  3.  名前を変更したいパーツの「アクション」セルをクリックし、「名前変更」を選択します。

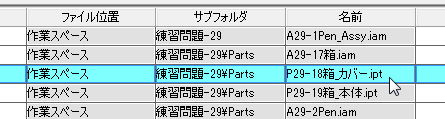

  4. 「名前」セルをダブルクリックします。

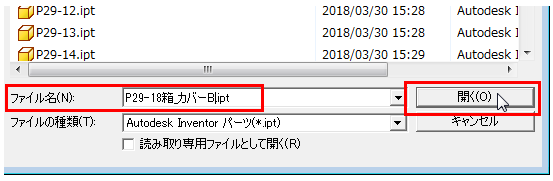

  5. ファイルが開くので「ファイル名」を変更し、「開く」をクリックします。

  6. 「保存」をクリックします。

  7. 更新終了と表示されるので「OK」をクリックします。

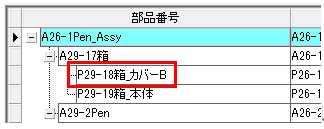

  8. 「部品番号」が変更されました。

  9. 「Design Assistant」を閉じ、部品表を開きます。

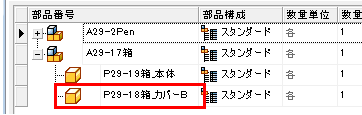

  10. 部品番号が更新されました。
